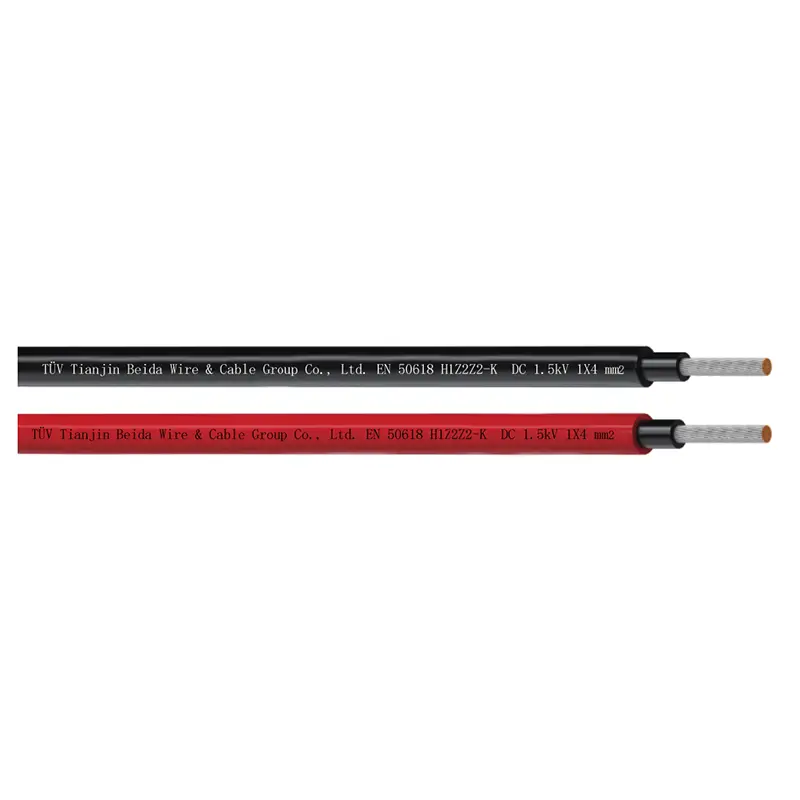

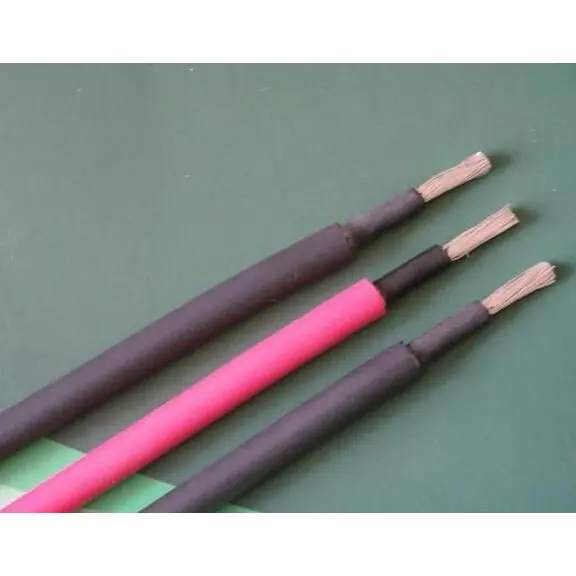

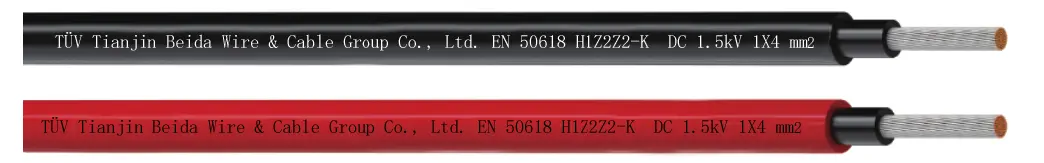

สายเคเบิลไฟฟ้าโซลาร์เซลล์ที่ได้รับการรับรองจาก TUV

เคเบิลไฟฟ้าโซลาร์เซลล์ที่ได้รับการรับรองจาก Beida TUV เอาชนะความท้าทายด้านสิ่งแวดล้อมภายนอก การใช้ทองแดงปราศจากออกซิเจนชุบดีบุกความบริสุทธิ์สูงและกระบวนการตีเกลียวแบบพิเศษ มีความต้านทานต่ำและความเหนียวที่ดีเยี่ยม ลดความไม่เสถียรในการส่งกำลังและความผันผวนของกระแสได้อย่างมีประสิทธิภาพ ฉนวนและเปลือกทำจากพอลิเตตร้าฟลูออโรเอทิลีน (PTFE) ที่ผ่านการฉายรังสีแบบ cross-linked ที่ผ่านการฉายรังสี ซึ่งเป็นไปตามมาตรฐานสากล เช่น IEC 62930 และ EN 50618 ทนต่อความแตกต่างของอุณหภูมิที่รุนแรงตั้งแต่ -40°C ถึง 120°C ในขณะที่ยังทนทานต่ออุณหภูมิสูง ความเสียหาย และการกัดกร่อนของกรดและด่างอีกด้วย หลังจากการทดสอบอายุของหลอดไฟ อัตราการรักษาแรงดึงจะเป็นไปตามมาตรฐาน ทำให้สามารถทนทานต่อการตรวจสอบสภาพอากาศที่เข้มงวดในทะเลทราย พื้นที่ไฟฟ้าแรงสูงและต่ำ และบริเวณชายฝั่ง

เพื่อตอบสนองความต้องการประสิทธิภาพเชิงกลสูง สายเคเบิลจึงมีการออกแบบฉนวนสองชั้นและโครงสร้างป้องกัน โดยบางรุ่นมีเกราะเทปเหล็ก มีความต้านทานต่อแรงกดและการกระแทกได้ดีเยี่ยม ทำให้เหมาะสำหรับวิธีการวางต่างๆ เช่น การฝังโดยตรง การติดตั้งเหนือศีรษะ และการติดตั้งท่อร้อยสาย ช่วยป้องกันความเสียหายจากการก่อสร้างและการรบกวนของสัตว์ฟันแทะได้อย่างมีประสิทธิภาพ ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบสารหน่วงไฟ ตรงตามมาตรฐานความปลอดภัยที่เกี่ยวข้อง ผลิตควันต่ำและการเผาไหม้ที่ปราศจากฮาโลเจน ป้องกันการแพร่กระจายของไฟได้อย่างมีประสิทธิภาพ และเป็นเกราะป้องกันความปลอดภัยที่แข็งแกร่งสำหรับระบบไฟฟ้าโซลาร์เซลล์

มาตรฐานและการอนุมัติ

● EN 50618 (H1Z2Z2-K);

● PV-1F ตาม 2PfG 1169/08.2007

การก่อสร้างสายเคเบิล

● ตัวนำ: ตัวนำทองแดงเคลือบดีบุกตีเกลียวตาม DIN VDE 0295 และ IEC 60228 Class 5

● ฉนวน: ลำแสงอิเล็กตรอนเชื่อมขวาง ปราศจากฮาโลเจนและสารหน่วงไฟ สีดำ

● เปลือก: ลำแสงอิเล็กตรอนเชื่อมโยงข้าม LSZH และสารหน่วงไฟ สีดำและสีแดง

ลักษณะทางเทคนิค

● พิกัดแรงดันไฟฟ้า Uo/U: 1/1 kV AC; 1.5/1.5 กิโลโวลต์กระแสตรง; แรงดันไฟฟ้ากระแสตรงสูงสุดที่อนุญาต: 1.8 kV DC (ตัวนำ/ตัวนำ, ระบบไม่ต่อสายดิน, วงจรไม่อยู่ภายใต้โหลด

●อุณหภูมิแวดล้อม:-40 ℃~+90 ℃

●อุณหภูมิสูงสุดที่ตัวนำ:120°C(20000h) ตามมาตรฐาน IEC/EN 60216-1 อุณหภูมิไฟฟ้าลัดวงจร:250°C/5 วินาที

●การทดสอบความทนทานต่อความร้อน: ตามมาตรฐาน EN60216-2(ดัชนีอุณหภูมิ+120℃)

●ความต้านทานความชื้นและความร้อน:ตามมาตรฐาน EN 50618 ตารางที่ 2 ที่มีความชื้น 85% (ทดสอบตามมาตรฐาน EN 60068-2-78)

●รัศมีการดัดขั้นต่ำ: 4XOD (คงที่), 5XOD (งอ)

●ความต้านทานแรงดึงและการยืดตัวของฉนวนและแจ็คเก็ต: ตรงตามข้อกำหนดของ EN 50618 และ 2PfG 1169

● ระยะเวลาการใช้งานที่คาดหวัง:25 ปี

● ไข่: ≤15%

● ประสิทธิภาพการดับเพลิงตามมาตรฐาน EN50265-2-1,IEC 60332-1, การปล่อยควันต่ำตามมาตรฐาน EN 61034-2 (การส่งผ่านแสง ≥60%), ปราศจากฮาโลเจน ตามมาตรฐาน EN 50525-1, ภาคผนวก B

”การกัดกร่อนของก๊าซต่ำตามมาตรฐาน EN 50267-2-2,IEC 60754-2

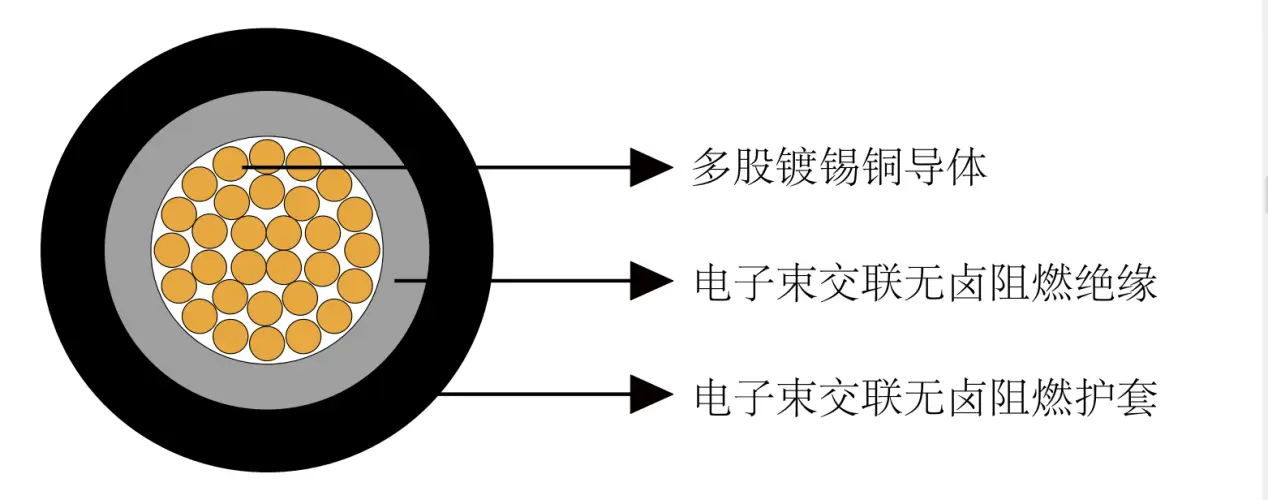

การเขียนแบบโครงสร้าง

พารามิเตอร์สายเคเบิล

6.1 พีวี1-เอฟ (2Pfg 1169/08.2007)

6.2 H1Z2Z2-K (EN 50618)

ความต้านทานของตัวนำและความสามารถในการรองรับกระแสไฟฟ้าที่ 20 ℃

ค่าสัมประสิทธิ์การแปลงอุณหภูมิความสามารถในการรองรับปัจจุบัน

ปัจจัยรีดิวซ์สำหรับการสะสมตามมาตรฐาน IEC 60364-5-52 ตารางที่ ข.52-17

การรับรอง TUV
