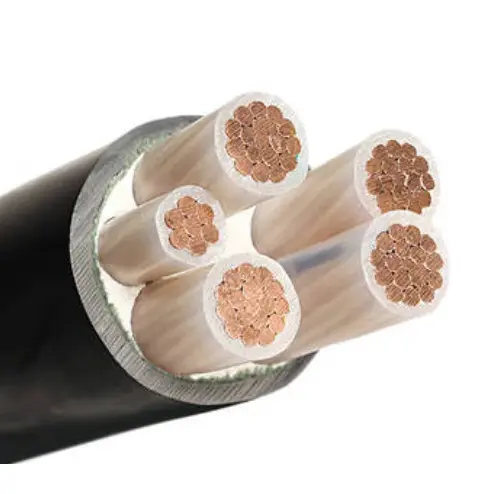

สายไฟหุ้มฉนวน LSZH หุ้มฉนวน XLPE แบบไม่หุ้มเกราะ

สายไฟไม่หุ้มเกราะหุ้มฉนวน XLPE LSZH เป็นผลิตภัณฑ์คุณภาพสูงที่นำเสนอโดย Tianjin Beida เราเป็นผู้ผลิตและผู้จัดจำหน่ายที่เชื่อถือได้ สายเคเบิลซีรีส์นี้ใช้ฉนวน XLPE ที่ผลิตผ่านกระบวนการเชื่อมโยงข้ามทางกายภาพ ซึ่งไม่เพียงแต่มีคุณสมบัติทางไฟฟ้าที่ดีเยี่ยม (ทนต่ออุณหภูมิได้สูงถึง 90°C โดยมีขีดจำกัดอุณหภูมิการทำงานด้านบนสูงกว่าสายเคเบิล PVC ถึง 30%) แต่ยังประสบความสำเร็จเป็นสองเท่าในเรื่องการหน่วงไฟและความเป็นมิตรต่อสิ่งแวดล้อมผ่านการปรับเปลี่ยนโครงสร้างโมเลกุล เปลือกด้านนอกทำจากวัสดุโพลีโอเลฟินส์ควันต่ำที่ปราศจากฮาโลเจนสูตรพิเศษ ซึ่งผลิตควันสีขาวในปริมาณเล็กน้อยในระหว่างการเผาไหม้ และความหนาแน่นของควันและการส่องผ่านของแสงนั้นตรงตามข้อกำหนดระดับสูงสุดของมาตรฐาน GB/T 17651 ทำให้มั่นใจได้ว่าการมองเห็นในที่เกิดเหตุเพลิงไหม้จะยังอยู่ในช่วงที่ปลอดภัย

ปัจจุบัน ซีรีส์สายเคเบิลของ Beida ได้สร้างเมทริกซ์ผลิตภัณฑ์ที่สมบูรณ์ ครอบคลุมระดับแรงดันไฟฟ้าทั้งหมดตั้งแต่ 0.6/1kV ถึง 26/35kV และหน้าตัดของตัวนำทั้งหมดตั้งแต่ 1.5 มม.² ถึง 1,000 มม.² ในบรรดาประเภทเหล่านั้น ประเภท WDZ-YJY เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่แห้ง ในขณะที่ประเภท WDZ-YJY23 มีสูตรเปลือกที่ปรับให้เหมาะสมสำหรับสภาพแวดล้อมที่มีความชื้น และประเภท WDZ-YJY43 ที่มีการออกแบบชั้นกันน้ำตามยาวเพิ่มเติม สามารถตอบสนองความต้องการของสถานการณ์พิเศษ เช่น ทางเดินท่อใต้ดิน

โครงสร้างผลิตภัณฑ์

สายไฟหุ้มเกราะ LSZH หุ้มฉนวน XLPE ประกอบด้วยตัวนำทองแดง T1R ฉนวน XLPE และปลอกโพลีโอเลฟิน LSOH

ตัวนำ: ตัวนำทองแดงหรืออะลูมิเนียม ทรงกลมหรือรูปทรง Class 2 ถึง IEC 60228

และ GB/T 3956-2008 สำหรับพื้นที่หน้าตัดไม่เกิน 6 มม², กลมทึบ

อาจใช้ตัวนำได้ Class 1 ถึง IEC 60228 และ GB/T 3956-2008

ฉนวนกันความร้อน: ความหนาของฉนวน คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502 และ GB/T 12706

แกนสี: 1 แกน: แดงหรือเหลืองหรือเขียวหรือน้ำเงินหรือดำ

2 แกน: แดง น้ำเงิน หรือแดง ดำ

3 แกน: เหลือง, เขียว, แดงหรือแดง, เหลือง, น้ำเงิน

4 แกน: เหลือง, เขียว, แดง, น้ำเงินหรือแดง, เหลือง, น้ำเงิน, ดำ

5 คอร์: เหลือง, เขียว, แดง, น้ำเงิน, ดำหรือแดง, เหลือง, น้ำเงิน, ดำ, เขียว

มากกว่า 5 coes: แกนสีขาวที่มีหมายเลขสีดำหรือข้อตกลงทางเทคนิคกับลูกค้า

เปลือกนอก: ความหนาของเปลือก คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502 และ GB/T 12706

สายเคเบิลทนไฟ: ต้องใช้วัสดุเปลือกนอกโพลีโอเลฟิน LSOH ที่หน่วงไฟ เกรดสารหน่วงไฟสามารถแบ่งได้เป็นสามประเภท: Bunch A, B และ C

สายเคเบิลทนไฟ: ต้องมีเทปไมกาสองชั้นพันรอบตัวนำ

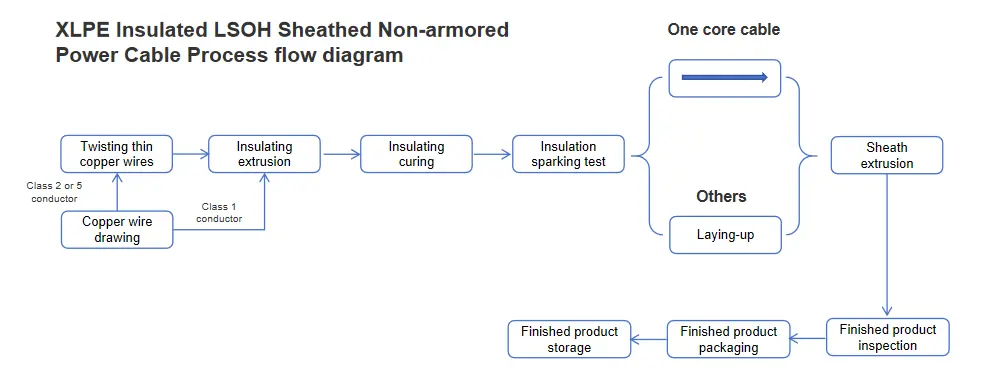

แผนภาพการไหลของกระบวนการ

การประยุกต์ใช้ผลิตภัณฑ์

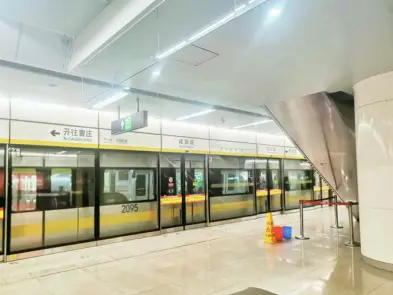

สำหรับรถไฟใต้ดิน อุโมงค์ใต้ดิน วิศวกรรมป้องกันทางอากาศพลเรือน และอาคารโรงงานที่สำคัญทางวิศวกรรมแบบปิดใต้ดินอื่นๆ ห้องปฏิบัติการหลัก ศูนย์ข้อมูล โรงงานเคมี อาคารสูง โรงพยาบาล ห้างสรรพสินค้า โรงเรียน โรงยิม โรงภาพยนตร์ สถานีรถไฟความเร็วสูง/ห้องรอในสนามบิน และสถานที่แออัดอื่นๆ ที่มีข้อกำหนดสูงด้านความปลอดภัยและการกัดกร่อน

เปรียบเทียบกับสายหุ้มพีวีซีธรรมดา

พารามิเตอร์ประสิทธิภาพ

ผลิตภัณฑ์มีแรงดันไฟฟ้าพิกัด 0.6/1 kV ในระหว่างการทดสอบ แรงดันไฟฟ้าทดสอบสูงถึง 3.5 kV ถูกใช้และคงไว้เป็นเวลา 5 นาทีโดยไม่มีการพัง ซึ่งแสดงให้เห็นถึงประสิทธิภาพของฉนวนที่เชื่อถือได้ ในส่วนของความต้านทานของตัวนำนั้น ที่อุณหภูมิ 20°C ค่าความต้านทานของตัวนำนั้นเป็นไปตามมาตรฐาน IEC 60228 หรือ GB/T 3956 อย่างเคร่งครัด เพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าที่เสถียร

ในแง่ของการปรับอุณหภูมิ ผลิตภัณฑ์มีสมรรถนะที่ยอดเยี่ยม โดยทำงานได้อย่างเสถียรในช่วงอุณหภูมิกว้างตั้งแต่ -5°C ถึง +90°C แม้ในสภาวะไฟฟ้าลัดวงจร ก็สามารถทนต่ออุณหภูมิได้สูงถึง +250℃ โดยไม่เกิดความเสียหาย เกี่ยวกับประสิทธิภาพการดัดงอ ผลิตภัณฑ์ระบุรัศมีการดัดงอขั้นต่ำ 15 เท่าของเส้นผ่านศูนย์กลางภายนอก และรัศมีการดัดคงที่ขั้นต่ำ 10 เท่าของเส้นผ่านศูนย์กลางภายนอก ทำให้มั่นใจได้ถึงความยืดหยุ่นระหว่างการติดตั้งและใช้งาน

นอกจากนี้ สายไฟหุ้มฉนวน LSZH แบบหุ้มฉนวน XLPE มีคุณสมบัติตรงตามมาตรฐานระดับสูงในด้านสารหน่วงไฟและการทนไฟ การหน่วงไฟเป็นไปตามมาตรฐาน IEC 60332 หรือ GB/T 19666 ป้องกันการแพร่กระจายของไฟได้อย่างมีประสิทธิภาพ การทนไฟเป็นไปตามมาตรฐาน IEC 60331 หรือ GB/T 19666 ทำให้มั่นใจได้ว่าจะคงฟังก์ชันการทำงานบางอย่างไว้ได้แม้ในสภาวะที่รุนแรง เช่น ไฟไหม้ ในขณะเดียวกัน ค่า pH และการนำไฟฟ้าของผลิตภัณฑ์เป็นไปตามมาตรฐาน IEC 60754 และ GB/T 19666-2019 อย่างเคร่งครัด การส่งผ่านแสงเป็นไปตามมาตรฐาน IEC 61034 และ GB/T 19666-2019 และการปล่อยก๊าซกรดฮาโลเจนทั้งหมดยังเป็นไปตามมาตรฐาน IEC 60754 และ GB/T 19666-2019 อีกด้วย ทำให้มั่นใจในความปลอดภัยของผลิตภัณฑ์และเป็นมิตรต่อสิ่งแวดล้อม

ความจุกระแสไฟในหน่วยแอมแปร์ (A)

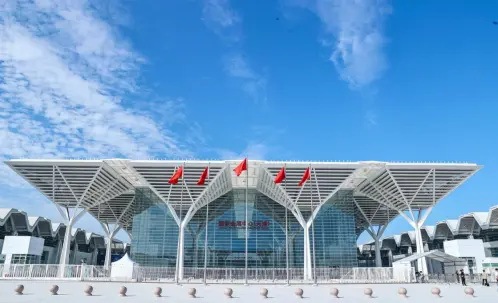

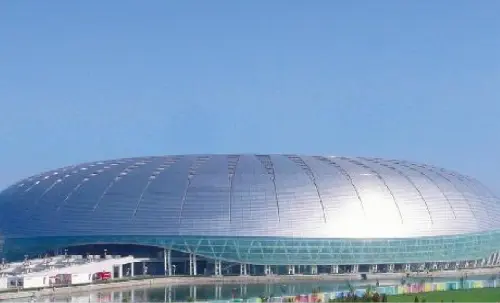

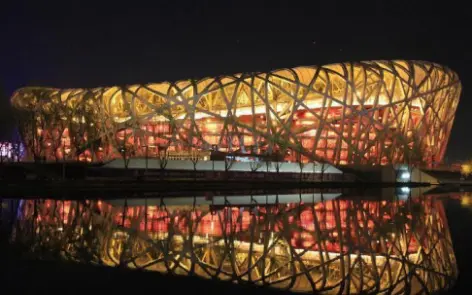

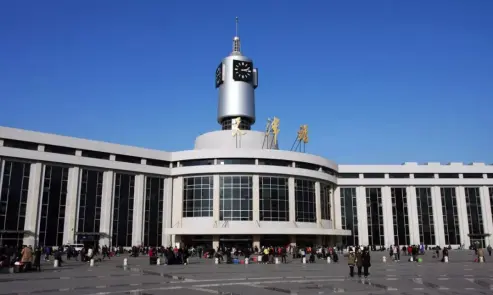

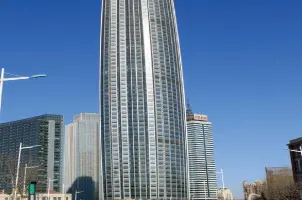

คดีต่อเนื่อง

บรรจุภัณฑ์และการจัดส่ง

รายละเอียดบรรจุภัณฑ์:

ขึ้นอยู่กับปริมาณและข้อกำหนดที่คุณซื้อ สามารถต่อรองได้

ท่าเรือ: ท่าเรือเทียนจิน

จัดส่ง: ทางทะเล ทางอากาศ โดยด่วน
