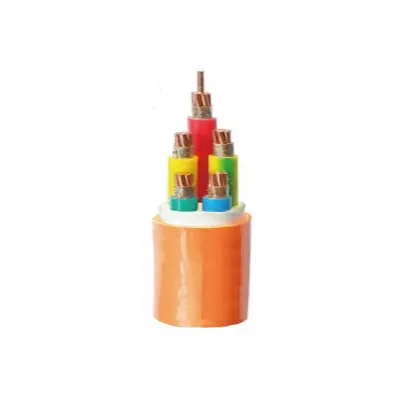

BBTRZ สายเคเบิลทนไฟแบบยืดหยุ่น

ขอบเขตการใช้งาน：

สายเคเบิลทนไฟแบบยืดหยุ่น BBTRZ ใช้เป็นสายไฟหลักจากสถานีย่อย (หรือห้องจ่ายไฟหลัก) ไปยังระบบป้องกันอัคคีภัย หรือในสถานที่พิเศษและคลาส I จำเป็นต้องใช้เป็นสายเคเบิลทนไฟ Class A หรือทดแทนสายเคเบิลทนไฟไร้ฮาโลเจนควันต่ำและไร้ฮาโลเจนในระยะยาว สายเคเบิลเหล่านี้ใช้ในแอปพลิเคชันการติดตั้งแบบตายตัว

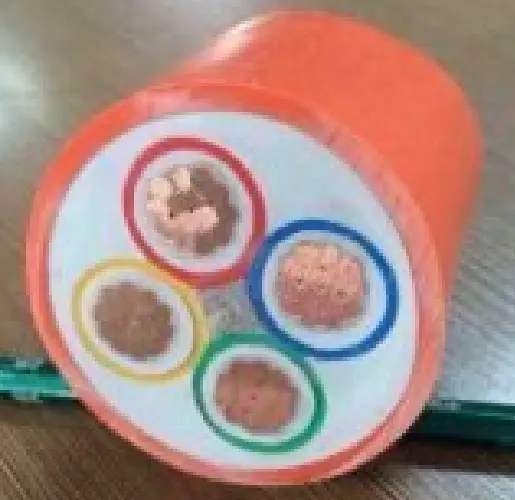

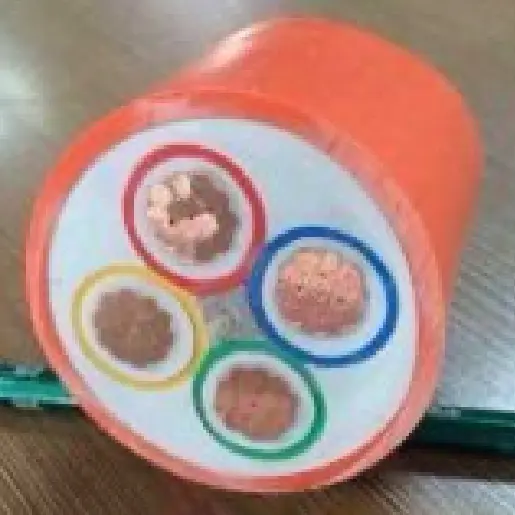

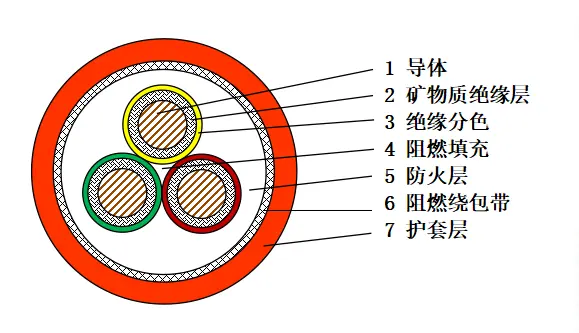

โครงสร้างผลิตภัณฑ์

การออกแบบโครงสร้างสายเคเบิลมีความพิถีพิถันและเป็นมืออาชีพ ส่วนตัวนำใช้ตัวนำทองแดงอบอ่อนประเภทที่หนึ่งหรือที่สอง ซึ่งมีค่าการนำไฟฟ้าและความยืดหยุ่นที่ดีเยี่ยม ตอบสนองความต้องการการส่งกำลังในสถานการณ์ต่างๆ

ชั้นฉนวนแร่ใช้เทปไมก้าทนไฟที่พันไว้ ซึ่งสามารถป้องกันการแพร่กระจายของไฟได้อย่างมีประสิทธิภาพเมื่อเผชิญกับอุณหภูมิสูงหรือเปลวไฟ ให้การป้องกันอัคคีภัยที่เชื่อถือได้สำหรับสายเคเบิล

ชั้นฉนวนที่มีรหัสสีใช้วัสดุฉนวนโพลีเอทิลีนแบบเชื่อมขวาง พร้อมด้วยวิธีการต่างๆ ในการกำหนดรหัสสี สามารถเพิ่มสีฉนวน หรือใช้เทปสี เส้นด้ายสี ฯลฯ ได้ ช่วยให้ระบุวงจรได้อย่างรวดเร็วและแม่นยำระหว่างการติดตั้งและบำรุงรักษาสายเคเบิล

ในกระบวนการเติมสายเคเบิล จะมีการใช้วัสดุเติมสารหน่วงไฟที่ตรงกลางเพื่อยับยั้งการแพร่กระจายของเปลวไฟ ในขณะเดียวกัน เทปพันสายไฟสามารถใช้เพื่อผูกวัสดุอุดเพื่อให้แน่ใจว่าการบรรจุแน่นหนาและมีเสถียรภาพทางโครงสร้าง

ชั้นทนไฟประกอบด้วยแร่ธาตุและเทปพันสายไฟ ขั้นแรก ชั้นของวัสดุแร่ซึ่งมีข้อดี เช่น ทนไฟ ทนไฟ ทนต่ออุณหภูมิสูง และฉนวนกันความร้อน จะถูกอัดลงบนแกนเคเบิลเพื่อสร้างแผงกั้นไฟ ชั้นนอกได้รับการปกป้องด้วยเทปกันไฟที่พันอยู่รอบๆ เพื่อเพิ่มเอฟเฟกต์การทนไฟ และรับประกันการทำงานที่ปลอดภัยของสายเคเบิลในสภาพแวดล้อมที่รุนแรง

ปลอกทำจากวัสดุโพลีโอเลฟินส์ที่ปราศจากฮาโลเจน ควันต่ำ และหน่วงไฟ ซึ่งมีคุณสมบัติหน่วงการติดไฟได้ดีเยี่ยม และไม่ก่อให้เกิดควันที่เป็นอันตรายระหว่างการเผาไหม้ ซึ่งช่วยลดอันตรายต่อบุคลากรและสิ่งแวดล้อม โดยทั่วไปฝักจะเป็นสีส้มหรือส้มเขียวหวาน ซึ่งสะดุดตาและแยกแยะได้ง่าย นอกจากนี้ยังสามารถเป็นสีดำได้ตามคำขอเพื่อตอบสนองความต้องการของสถานการณ์การใช้งานที่แตกต่างกัน

พารามิเตอร์ประสิทธิภาพ

แรงดันไฟฟ้าที่กำหนดของสายเคเบิลทนไฟแบบยืดหยุ่น BBTRZ นี้คือ 0.6/1kV ในระหว่างขั้นตอนการทดสอบ จะใช้แรงดันไฟฟ้าทดสอบที่ 3.5kV เป็นเวลา 5 นาที และไม่มีความเสียหายเกิดขึ้น ขีดจำกัดอุณหภูมิการทำงานที่อนุญาตในระยะยาวของตัวนำสายเคเบิลคือ 90 ℃ เมื่อวางสายเคเบิล อุณหภูมิโดยรอบไม่ควรต่ำกว่า 0°C รัศมีการโค้งงอขั้นต่ำคือ 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล (12*OD) ชั้นฉนวนแร่ทำจากเทปไมก้าหลายชั้นที่มีคุณสมบัติทนไฟ

ในส่วนของการทนไฟ สายเคเบิลนี้เป็นไปตามข้อกำหนดของทั้งมาตรฐานองค์กรและ IEC 60331-1 โดยมีระยะเวลาการเผาไหม้สูงสุด 180 นาที เกี่ยวกับความต้านทานของตัวนำที่ 20°C จะต้องเป็นไปตามข้อกำหนดสำหรับตัวนำทองแดงอบอ่อนประเภท 1 หรือประเภท 2 ตามที่ระบุไว้ใน GB/T 3956 และ IEC 60228 สำหรับความต้านทานของฉนวน ความต้านทานของฉนวนของสายเคเบิลไม่ควรน้อยกว่า 100 MΩ·km ที่อุณหภูมิแวดล้อม

นอกจากนี้ สายเคเบิลที่เสร็จแล้วจะต้องผ่านการทดสอบการทนไฟ โดยวิธีทดสอบเป็นไปตามข้อกำหนดของ GB/T 19216.21 อุณหภูมิสำหรับการสัมผัสกับไฟตั้งไว้ที่ 950~1000°C โดยมีระยะเวลา 180 นาที ตามด้วยระยะเวลาทำให้เย็นลง 15 นาที ในช่วงเวลานี้ สายเคเบิลจะต้องไม่เกิดการลัดวงจรหรือวงจรเปิด

ข้อมูลจำเพาะของสายเคเบิลทั่วไป

ข้อดีและข้อเสียของสายเคเบิลทนไฟแบบยืดหยุ่น BBTRZ เมื่อเทียบกับสายเคเบิลหุ้มฉนวนแร่ BTTZ:

ข้อดี:

ฉนวนสายเคเบิลไม่เสี่ยงต่อการดูดซับความชื้นและมีคุณสมบัติเป็นฉนวนที่มั่นคง

สามารถผลิตแกนหลายแกนได้ในความยาวคงที่ ซึ่งช่วยลดจำนวนขั้วต่อระดับกลางในสายเคเบิล

โครงสร้างมีความยืดหยุ่น ช่วยให้สายงอสะดวก และลดความยากในการวาง

สามารถใช้สายเคเบิลได้โดยไม่ต้องมีขั้วต่อเฉพาะ ซึ่งช่วยลดต้นทุนของอุปกรณ์เสริม

ข้อเสีย: ความต้านทานไฟด้อยกว่าเล็กน้อยและไม่สามารถตอบสนองข้อกำหนดของ BS 8491 ได้

อุณหภูมิการทำงานสูงสุดคือ 90°C ซึ่งไม่ถึง 250°C ของ BTTZ

ประสิทธิภาพการเผาไหม้ระดับสูงสุดสามารถตอบสนองความต้องการของคลาส B1 แต่ไม่สามารถตอบสนองความต้องการของคลาส A ได้

สถานการณ์การใช้งาน：

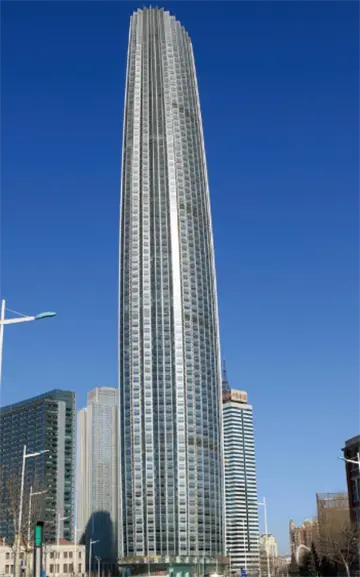

อาคารสูง

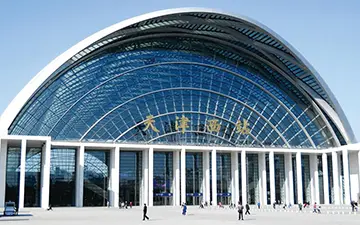

สถานีรถไฟ

อาคารสนามบิน

สถานที่ที่น่าสนใจทางประวัติศาสตร์และความงดงามของทิวทัศน์

บรรจุภัณฑ์และการจัดส่ง

รายละเอียดบรรจุภัณฑ์:

ขึ้นอยู่กับปริมาณและข้อกำหนดที่คุณซื้อ สามารถต่อรองได้

ท่าเรือ: ท่าเรือเทียนจิน

จัดส่ง: ทางทะเล ทางอากาศ โดยด่วน
