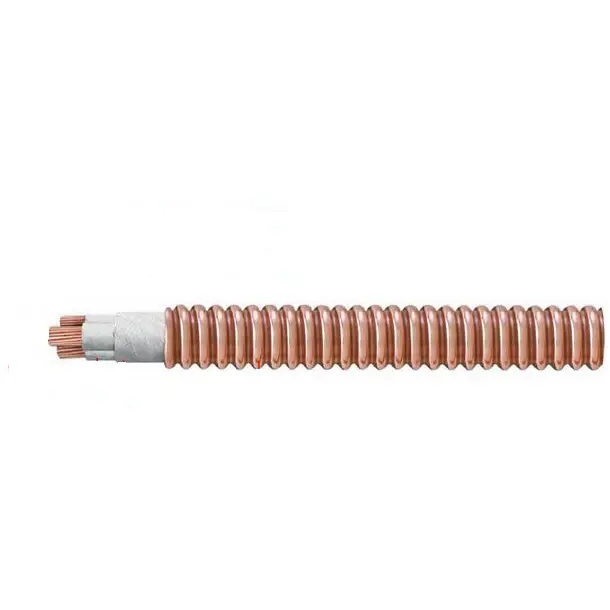

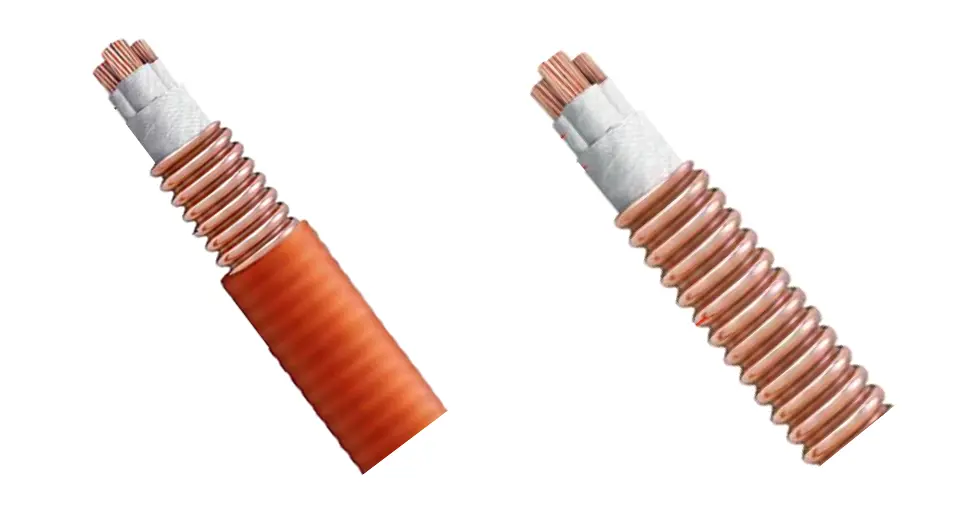

สายเคเบิลทองแดงลูกฟูกทนไฟ RTTZ

Tianjin Beida เป็นผู้จัดจำหน่ายสายเคเบิลทองแดงลูกฟูกทนไฟ RTTZ และโรงงานในประเทศจีน สายเคเบิลประกอบด้วยตัวนำตีเกลียวทองแดง ฉนวนเทปไมก้าสังเคราะห์ และปลอกเทปทองแดงลูกฟูก สายเคเบิลเหล่านี้ประกอบด้วยวัสดุอนินทรีย์ทั้งหมด โดยมีอุณหภูมิในการทำงานต่อเนื่องที่ 90°C สามารถรักษาแหล่งจ่ายไฟได้นาน 3 ชั่วโมงภายใต้สภาวะเปลวไฟตั้งแต่ 950°C ถึง 1000°C โดยไม่เกิดไฟฟ้าลัดวงจรหรือขาดการเชื่อมต่อ ในกรณีเกิดเพลิงไหม้ สายเคเบิลเหล่านี้แทบไม่ก่อให้เกิดควันหรือก๊าซพิษ หากจำเป็นต้องมีการป้องกันเพิ่มเติม สามารถใช้ปลอกทองแดงที่ปราศจากฮาโลเจน ควันต่ำ และไม่ใช่โลหะได้ เพื่อเพิ่มคุณสมบัติทางกลและความทนทานต่อความชื้นของสายเคเบิล

ส่งคำถาม

รายละเอียดสินค้า

เลือก Tianjin Beida เป็นผู้ผลิตและซัพพลายเออร์ของคุณ เลือกโซลูชันสายเคเบิลทองแดงลูกฟูกทนไฟ RTTZ ที่เชื่อถือได้ เราสามารถเสนอราคาตรงจากโรงงานได้

Rttz Fire Retardant Corrugated Copper Cable

ขอบเขตการใช้งาน：

รุ่นสายเคเบิล	สถานการณ์ที่เกี่ยวข้อง	สถานการณ์การใช้งาน
RTTZ	แรงดันไฟฟ้าพิกัด 0.6/1kV และต่ำกว่า เหมาะสำหรับการส่งและจ่ายไฟฟ้าในสถานที่ที่มีข้อกำหนดการป้องกันอัคคีภัยสูง โดยเฉพาะอย่างยิ่งสำหรับสายดับเพลิงและสายจ่ายไฟฉุกเฉิน	อาคารสูง โรงพยาบาล รถไฟใต้ดิน อุโมงค์ ศูนย์ข้อมูล ห้างสรรพสินค้า ห้องนิทรรศการ อู่ซ่อมรถ สถานบันเทิง อุตสาหกรรมเคมี โลหะวิทยา และสถานที่ที่มีอุณหภูมิสูง/ไวไฟและวัตถุระเบิดอื่นๆ
WD-RTTYZ	เช่นเดียวกับ RTTZ จะต้องเป็นไปตามข้อกำหนดที่มีควันต่ำ ปราศจากฮาโลเจน และสารหน่วงไฟสำหรับพื้นที่ปิดที่มีบุคลากรจำนวนมาก	พื้นที่ที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับความเป็นพิษของควันและการส่งผ่านแสง เช่น รถไฟใต้ดิน โรงไฟฟ้านิวเคลียร์ โรงเรียน โรงพยาบาล โรงงานอาหาร อาคารที่พักอาศัยสูง และคอมเพล็กซ์ขนาดใหญ่

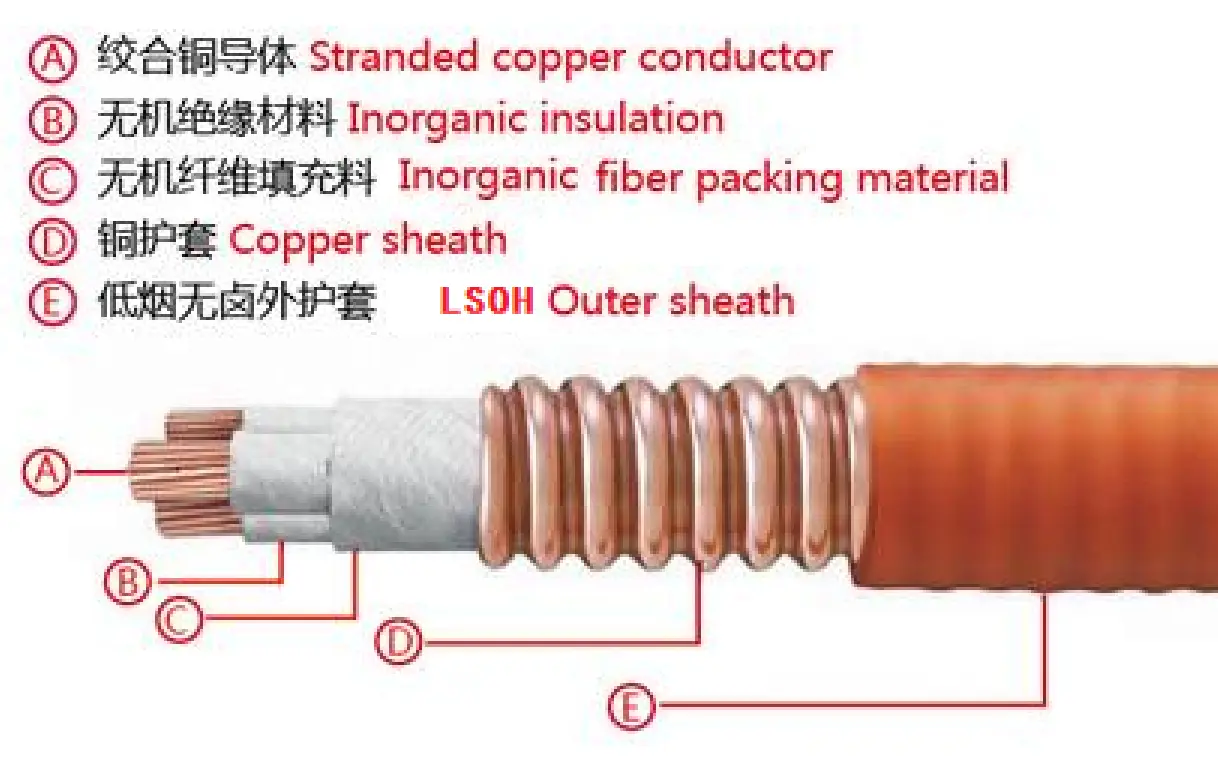

โครงสร้างผลิตภัณฑ์

ข้อกำหนดการก่อสร้างสายเคเบิลและทางเทคนิค

ตัวนำ: ใช้ตัวนำทองแดงอบอ่อนชนิดที่หนึ่งหรือที่สอง

ชั้นฉนวนแร่: ทำโดยการพันเทปไมก้าทนไฟหรือเทปฉนวนแร่อื่น ๆ ที่มีฟังก์ชั่นคล้ายกัน

การประกอบสายเคเบิลและชั้นป้องกัน: แกนสายเคเบิลเต็มไปด้วยวัสดุที่มีคุณสมบัติหน่วงการติดไฟและกันไฟอย่างแน่นหนา และชั้นป้องกันประกอบด้วยเทปกันไฟและเทปทนไฟที่เหมาะสมพันอยู่รอบๆ

ปลอกโลหะทองแดง: ผลิตโดยใช้เทคโนโลยีการเชื่อมอาร์กอาร์กอนแถบทองแดงและลูกฟูก

ชั้นเปลือก: ทำจากวัสดุเปลือกโพลีโอเลฟินส์ที่ปราศจากฮาโลเจน ควันต่ำ และหน่วงไฟ โดยทั่วไปจะเป็นสีส้มหรือส้มเขียวหวาน แต่สามารถเลือกสีดำได้ตามความต้องการ

แผนภาพโครงสร้าง

Rttz Fire Retardant Corrugated Copper Cable

พารามิเตอร์ประสิทธิภาพ

แรงดันไฟฟ้าที่กำหนดของสายเคเบิลทองแดงลูกฟูกทนไฟ RTTZ คือ 0.6/1kV แรงดันไฟฟ้าทดสอบตั้งไว้ที่ 3.5kV และจ่ายแรงดันไฟฟ้าอย่างต่อเนื่องเป็นเวลา 5 นาที โดยไม่มีความเสียหายใดๆ เกิดขึ้นในช่วงเวลานี้ อุณหภูมิการทำงานสูงสุดในระยะยาวที่อนุญาตของตัวนำสายเคเบิลคือ 90 ℃

เมื่อวางสายเคเบิล อุณหภูมิโดยรอบไม่ควรต่ำกว่า 0°C รัศมีการโค้งงอขั้นต่ำคือ 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล ชั้นฉนวนแร่ถูกสร้างขึ้นอย่างพิถีพิถันโดยใช้เทปไมกาทนไฟหลายชั้น

ที่อุณหภูมิ 20°C ความต้านทานของตัวนำต้องเป็นไปตามมาตรฐานที่ระบุสำหรับตัวนำทองแดงอบอ่อนประเภท 1 หรือประเภท 2 ใน GB/T 3956 และ IEC 60228 อย่างเคร่งครัด ที่อุณหภูมิแวดล้อม ความต้านทานของฉนวนของสายเคเบิลไม่ควรน้อยกว่า 100 MΩ·km

ในแง่ของการทดสอบการทนไฟ เป็นไปตามข้อกำหนดมาตรฐาน GB/T 34926 โดยสมบูรณ์ วิธีการทดสอบเฉพาะมีดังนี้:

ประการแรก ทำการทดสอบ C, W, Z ตามมาตรฐาน BS 6387

ประการที่สอง การทดสอบจะต้องดำเนินการตามข้อกำหนดของ BS 8491

ประการที่สาม ดำเนินการทดสอบการทนไฟตาม GB/T 19216.21 โดยมีการควบคุมอุณหภูมิที่ 950~1000°C ระยะเวลาในการทนไฟ 180 นาที และระยะเวลาการทำความเย็น 15 นาที ในช่วงเวลานี้ สายเคเบิลจะต้องไม่เกิดการลัดวงจรหรือวงจรเปิด

วิธีการนำเสนอผลิตภัณฑ์

รหัสสินค้า

สายไมก้าหุ้มฉนวนทองแดงหุ้มฉนวนแร่เทป………R

เปลือกนอกโพลีโอเลฟินส์………………Y

ตัวนำทองแดง .......................... T

ปราศจากฮาโลเจนและควันต่ำ ………… WD (อุปกรณ์เสริม)

ฝักทองแดง .......................... T

สารหน่วงไฟ เกรด A/B/C... ZA/B/C

ไมกาเทป ................................................................................................Z

พิกัดแรงดันไฟฟ้า…………………0.6/1

ข้อมูลจำเพาะของสายเคเบิล

จำนวนแกน	1	2	3	4	5	3+1、3+2	4+1
หน้าตัด มม²	25~630	1.5~300	1.5~240	1.5~185	1.5~150	4~185	4~150

ข้อควรระวังสำหรับสายเคเบิล

การติดตั้ง

วิธีการวาง: สามารถวางในอุโมงค์ รางเคเบิล ถาด รางน้ำ และปล่อง รองรับทั้งการวางแบบเปลือยและแบบซ่อน สำหรับสายเคเบิลแบบแกนเดี่ยว ห้ามใช้วัสดุที่เป็นสื่อกระแสไฟฟ้าแม่เหล็ก (เช่น ลวดเหล็ก) ในการยึดติดเพื่อหลีกเลี่ยงการสูญเสียกระแสไหลวน

การดัดและระยะ: ควบคุมรัศมีการดัดตามข้อกำหนดของผู้ผลิต การอ้างอิงสำหรับช่วงแขวนแนวนอน: สำหรับเส้นผ่านศูนย์กลางภายนอก ≤20มม. ช่วงคือ 400 มม. สำหรับผู้ที่> 20 มม. ช่วงคือ 800 มม. สำหรับช่วงรองรับแนวตั้ง: สำหรับเส้นผ่านศูนย์กลางภายนอก ≤20มม. ช่วงคือ 1500 มม. สำหรับผู้ที่> 20 มม. ช่วงคือ 1,000 มม.

การคลายเกลียวและการยึด: คลายสายเคเบิลตามทิศทางที่ทำเครื่องหมายไว้บนม้วนสายไฟเพื่อหลีกเลี่ยงการบิดงอ โปรดดูข้อกำหนดข้างต้นสำหรับช่วงการยึดภายในถาดสายเคเบิล

เทอร์มินัลและตัวเชื่อมต่อ

การสร้างขั้วต่อ: ถอดฉนวนประมาณ 300 มม. ออกจากตัวนำส่วนปลาย จีบจมูกลวด และใช้เมกโอห์มมิเตอร์เพื่อทดสอบความต้านทานของฉนวนระหว่างปลอกทองแดงกับตัวนำ รวมถึงระหว่างตัวนำด้วย หลังจากแน่ใจว่าความต้านทานของฉนวนเป็นที่น่าพอใจแล้ว ให้ใช้ปลอกหดด้วยความร้อนเพื่อปิดผนึก

ขั้วต่อระดับกลาง: แนะนำให้ใช้ขั้วต่อสำเร็จรูปที่มีระดับการทนไฟที่สอดคล้องกับตัวสายเคเบิล ในระหว่างการติดตั้งที่ไซต์งาน จำเป็นต้องตรวจสอบให้แน่ใจว่ามีการปิดผนึกและฉนวนเพื่อลดจุดผิดพลาด

การดำเนินงานและการบำรุงรักษา

การควบคุมอุณหภูมิ: ในระหว่างการทำงานปกติ อุณหภูมิของตัวนำไม่ควรเกิน 90 ℃ เมื่อตัวนำไฟฟ้าไม่สามารถสัมผัสได้และไม่ได้สัมผัสกับวัสดุที่ติดไฟได้ อุณหภูมิของปลอกหุ้มอาจเพิ่มเป็น 105°C

การทดสอบฉนวน: ใช้ megger เป็นประจำเพื่อทดสอบความต้านทานของฉนวนเพื่อให้แน่ใจว่าไม่มีความชื้นหรือความเสียหาย ปลอกทองแดงจำเป็นต้องต่อสายดินอย่างเชื่อถือได้เพื่อความปลอดภัย

การป้องกันและป้องกันการสูญเสีย: หลีกเลี่ยงการเกาปลอกด้วยของมีคม และเพิ่มปลอกป้องกันเมื่อผ่านผนัง/แผ่นพื้นเพื่อป้องกันความเสียหายทางกล
