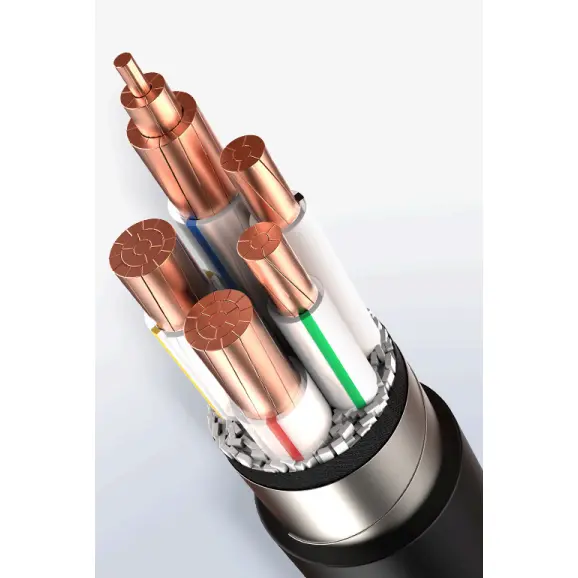

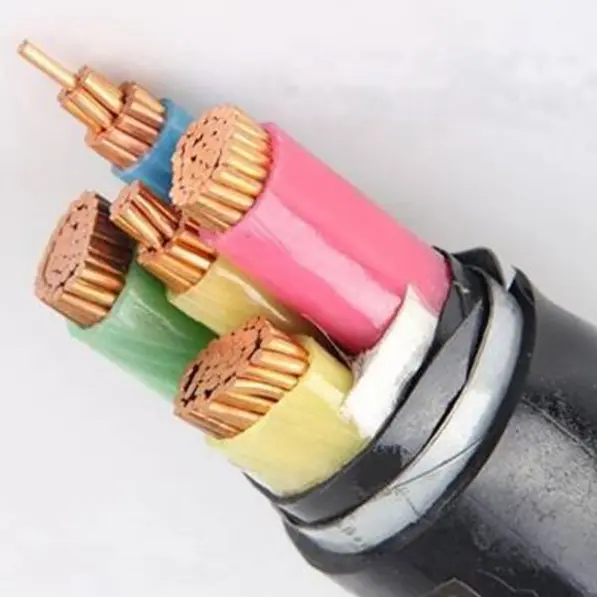

สายไฟ STA หุ้มฉนวน PVC XLPE

จากการเพาะปลูกลึกในอุตสาหกรรมเคเบิลมาเป็นเวลา 35 ปีของกลุ่ม Tianjin Beida Cable เราจึงเปิดตัวสายไฟ STA หุ้มพีวีซีหุ้มฉนวน XLPE ซึ่งสามารถเรียกได้ว่าเป็นจุดแข็งของสนามส่งพลังงานไฟฟ้าแรงดันต่ำ

ในฐานะองค์กรเทคโนโลยีขั้นสูงที่มีเครื่องหมายการค้าที่มีชื่อเสียงของจีน การรับรองระบบ ISO และคุณสมบัติที่เชื่อถือได้อื่นๆ Beida Group ได้รับการสนับสนุนจากอุปกรณ์การผลิตและการทดสอบขั้นสูงระดับสากล และการลงทุนด้านการวิจัยและพัฒนาที่ 3.1% ของยอดขายต่อปี ดังนั้นสายเคเบิลหุ้มเกราะเทปเหล็กนี้มีข้อได้เปรียบหลักที่ไม่มีใครเทียบได้

วัสดุฉนวน XLPE ช่วยให้มั่นใจได้ถึงประสิทธิภาพทางไฟฟ้าและความต้านทานความร้อนที่ยอดเยี่ยม ปลอก PVC พร้อมการออกแบบเกราะเทปเหล็ก เพื่อให้ได้ความต้านทานความชื้นที่แข็งแกร่ง ความต้านทานการกัดกร่อน ความต้านทานความเสียหายทางกล การฝังโดยตรงโดยไม่มีการป้องกันเพิ่มเติม แก้ปัญหาการติดตั้งระบบส่งกำลังแรงดันต่ำได้อย่างสมบูรณ์แบบ การปรับตัวด้านสิ่งแวดล้อมที่ไม่ดี อันตรายด้านความปลอดภัยและจุดเจ็บปวดอื่น ๆ เพื่อให้ลูกค้าทั่วโลกได้รับโซลูชั่นการส่งพลังงานที่เสถียรและเชื่อถือได้

ประเภทสายเคเบิลทั่วไป ได้แก่ YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC

โครงสร้างผลิตภัณฑ์

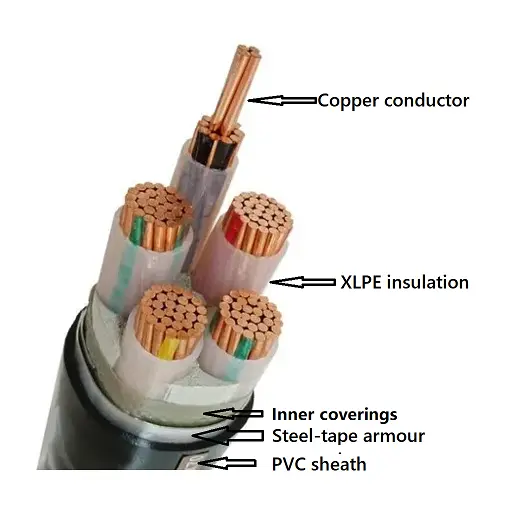

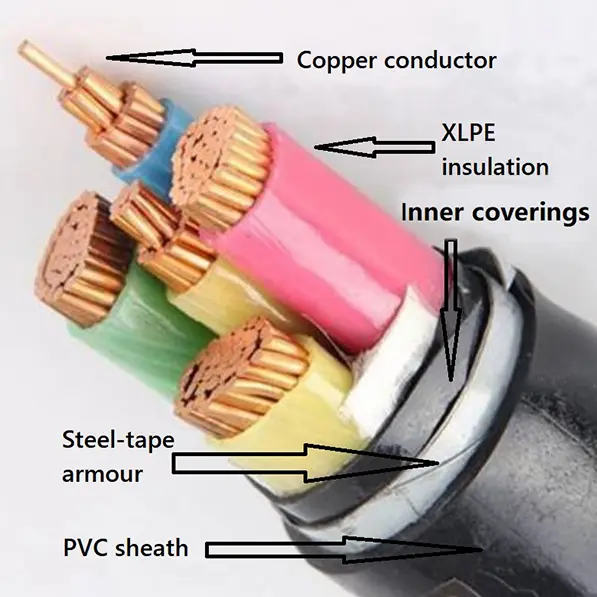

สายไฟ STA หุ้มฉนวน PVC XLPE ประกอบด้วยตัวนำทองแดง T1R ฉนวน XLPE เทปพัน PVC เกราะเทปเหล็กและปลอก PVC

ตัวนำ: ตัวนำทองแดงหรืออะลูมิเนียม ทรงกลมหรือรูปทรง Class 2 ถึง IEC 60228

และ GB/T 3956-2008 สำหรับพื้นที่หน้าตัดไม่เกิน 6 มม², กลมทึบ

อาจใช้ตัวนำได้ Class 1 ถึง IEC 60228 และ GB/T 3956-2008

ฉนวนกันความร้อน: ความหนาของฉนวน คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502 และ GB/T 12706

แกนสี: 1 แกน: แดงหรือเหลืองหรือเขียวหรือน้ำเงินหรือดำ

2 แกน: แดง น้ำเงิน หรือแดง ดำ

3 แกน: เหลือง, เขียว, แดงหรือแดง, เหลือง, น้ำเงิน

4 แกน: เหลือง, เขียว, แดง, น้ำเงินหรือแดง, เหลือง, น้ำเงิน, ดำ

5 คอร์: เหลือง, เขียว, แดง, น้ำเงิน, ดำหรือแดง, เหลือง, น้ำเงิน, ดำ, เขียว

เกิน 5 coes: แกนสีขาวมีหมายเลขสีดำหรือริบบิ้นสีต่างกัน

วัสดุหุ้มด้านใน: วัสดุหุ้มด้านในอาจถูกอัดรีดหรือทับ วัสดุต้องเหมาะสมกับอุณหภูมิการทำงานของสายไฟและเข้ากันได้กับวัสดุฉนวน

เกราะเทปเหล็ก: ในสายเคเบิลมัลติคอร์ จะต้องติดเกราะกับเทปเหล็กสองชั้นที่หุ้มด้านใน สายเคเบิลแบบแกนเดี่ยวสำหรับใช้กับไฟฟ้ากระแสสลับ ระบบต้องประกอบด้วยเทปเหล็กที่ไม่ใช่แม่เหล็ก

เปลือกนอก: ความหนาของเปลือก คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502 และ GB/T 12706

สายเคเบิลทนไฟ: ต้องใช้วัสดุเปลือกนอก PVC ทนไฟ เกรดสารหน่วงไฟสามารถแบ่งได้เป็นสามประเภท: Bunch A, B และ C

สายเคเบิลทนไฟ: ต้องมีเทปไมกาสองชั้นพันรอบตัวนำ

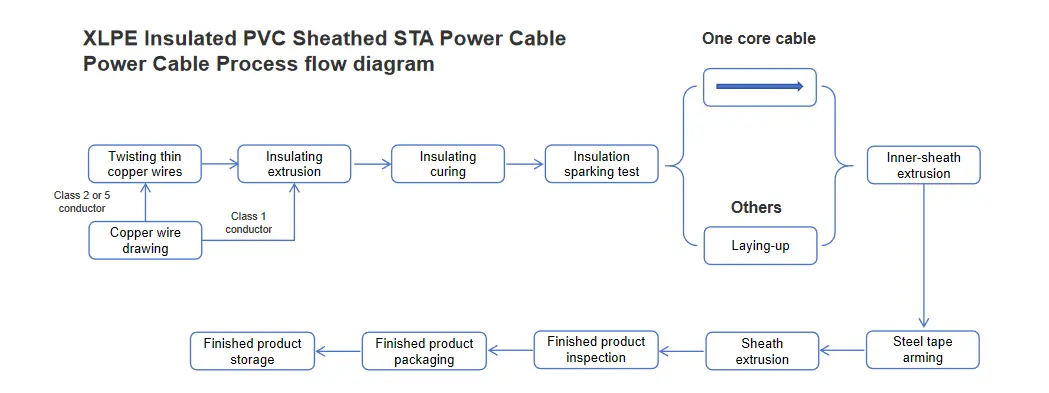

แผนภาพการไหลของกระบวนการ

การประยุกต์ใช้ผลิตภัณฑ์

สายไฟหุ้มเกราะเทปเหล็กหุ้มด้วยโพลีเอทิลีนหุ้มฉนวนโพลีเอทิลีนเชื่อมขวางเนื่องจากสายเคเบิลนี้มีการป้องกันเทปเหล็กเหมาะสำหรับเครือข่ายการกระจายหรืออุปกรณ์อุตสาหกรรมสำหรับการส่งกำลัง สามารถฝังไว้ใต้ดินโดยตรงสามารถติดตั้งในร่องสายเคเบิลหรือสะพานสายเคเบิลสามารถทนต่อแรงกดดันบางอย่าง แต่ไม่สามารถทนต่อแรงดึงได้

เงื่อนไขการติดตั้งผลิตภัณฑ์:

อุณหภูมิแวดล้อมของการติดตั้งสายเคเบิล สำหรับสายเคเบิลที่มีฉนวน PVC หรือปลอก PVC หรือปลอกหุ้มสารหน่วงไฟที่ปราศจากฮาโลเจน อุณหภูมิโดยรอบระหว่างการติดตั้งจะต้องไม่ต่ำกว่า 0 ℃

รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล

พารามิเตอร์ประสิทธิภาพ

พิกัดแรงดันไฟฟ้า: 0.6/1 กิโลโวลต์

แรงดันทดสอบ: 3.5kV เป็นเวลา 5 นาที ไม่มีการพังทลาย

อุณหภูมิในการทำงาน: -0°C ถึง +90°C

อุณหภูมิลัดวงจร: +250 ºC

ความจุกระแสไฟในหน่วยแอมแปร์ (A)

บรรจุภัณฑ์และการจัดส่ง

รายละเอียดบรรจุภัณฑ์:

ขึ้นอยู่กับปริมาณและข้อกำหนดที่คุณซื้อ สามารถต่อรองได้

ท่าเรือ: ท่าเรือเทียนจิน

จัดส่ง: ทางทะเล ทางอากาศ โดยด่วน
