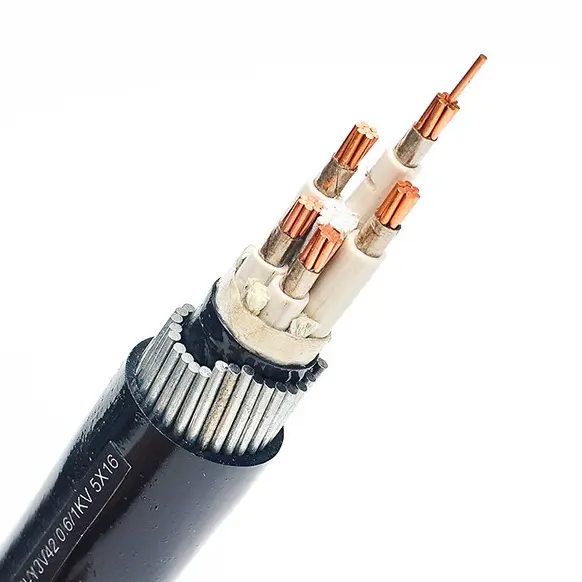

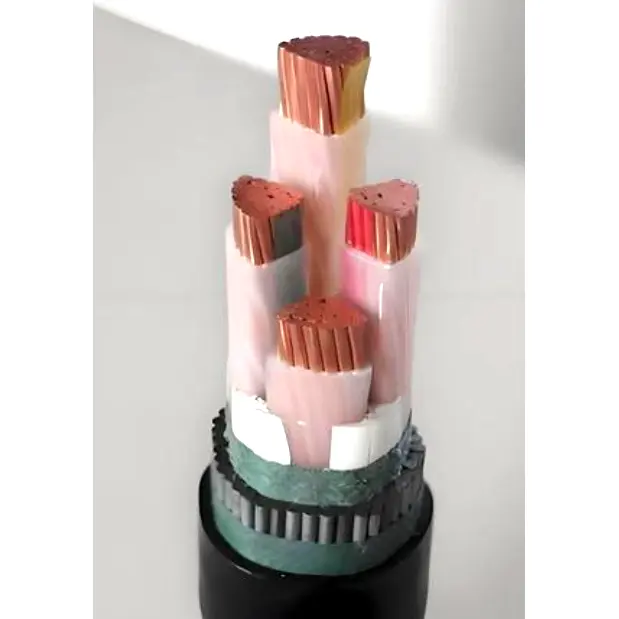

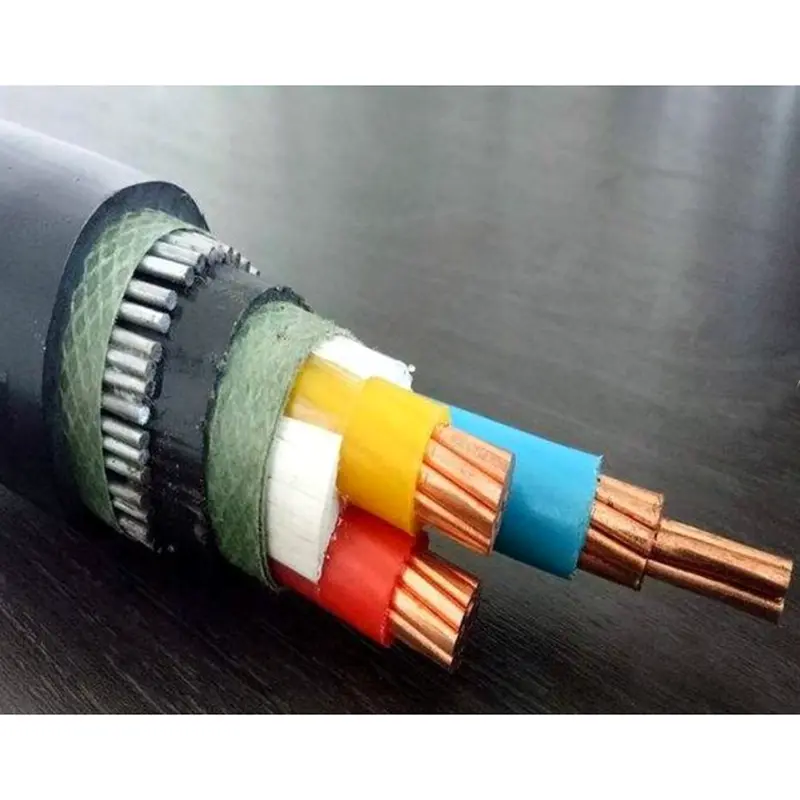

สายไฟ SWA หุ้มฉนวน PVC XLPE

สายไฟ SWA หุ้มฉนวน PVC XLPE ประกอบด้วยตัวนำทองแดง T1R, ฉนวน XLPE, เทปพัน PVC เกราะเหล็ก - ฝายและปลอกพีวีซี

ประเภทสายเคเบิลทั่วไป ได้แก่ YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC

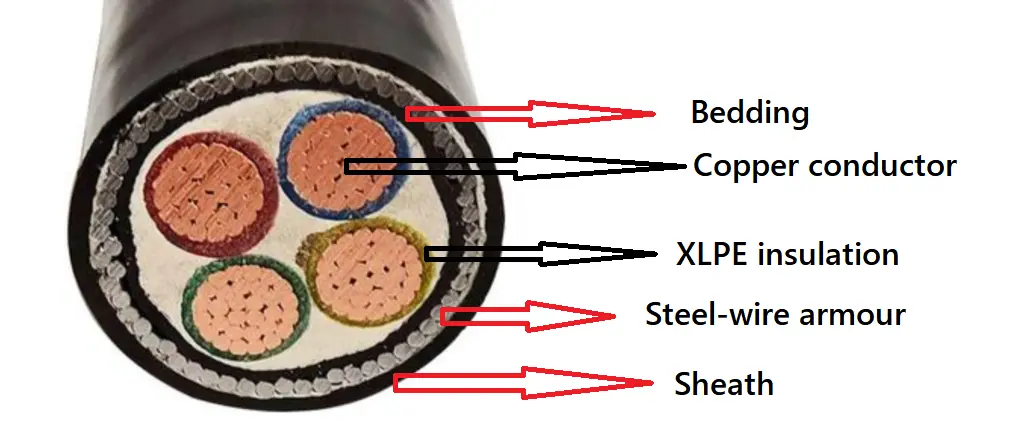

โครงสร้างผลิตภัณฑ์

สายไฟ SWA หุ้มฉนวน PVC XLPE ประกอบด้วยตัวนำทองแดง T1R, ฉนวน XLPE, เทปพัน PVC เกราะเหล็ก - ฝายและปลอกพีวีซี

ตัวนำ: ตัวนำทองแดงหรืออะลูมิเนียม ทรงกลมหรือรูปทรง Class 2 ถึง IEC 60228

และ GB/T 3956-2008 สำหรับพื้นที่หน้าตัดไม่เกิน 6 มม², กลมทึบ

อาจใช้ตัวนำได้ Class 1 ถึง IEC 60228 และ GB/T 3956-2008

ฉนวนกันความร้อน: ความหนาของฉนวน คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502 และ GB/T 12706

แกนสี: 1 แกน: แดงหรือเหลืองหรือเขียวหรือน้ำเงินหรือดำ

2 แกน: แดง น้ำเงิน หรือแดง ดำ

3 แกน: เหลือง, เขียว, แดงหรือแดง, เหลือง, น้ำเงิน

4 แกน: เหลือง, เขียว, แดง, น้ำเงินหรือแดง, เหลือง, น้ำเงิน, ดำ

5 คอร์: เหลือง, เขียว, แดง, น้ำเงิน, ดำหรือแดง, เหลือง, น้ำเงิน, ดำ, เขียว

เกิน 5 coes: แกนสีขาวมีหมายเลขสีดำหรือริบบิ้นสีต่างกัน

วัสดุหุ้มด้านใน: วัสดุหุ้มด้านในอาจถูกอัดรีดหรือทับ วัสดุต้องเหมาะสมกับอุณหภูมิการทำงานของสายไฟและเข้ากันได้กับวัสดุฉนวน

เกราะลวดเหล็ก: ในสายเคเบิลมัลติคอร์ จะต้องหุ้มเกราะกับลวดเหล็กที่เป็นไปตามข้อกำหนดชั้นใน สายเคเบิลแบบแกนเดี่ยวสำหรับใช้กับไฟฟ้ากระแสสลับ ระบบจะต้องประกอบด้วยลวดเหล็กที่ไม่ใช่แม่เหล็ก

เปลือกนอก: ความหนาของเปลือก คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502 และ GB/T 12706

สายเคเบิลทนไฟ: ต้องใช้วัสดุเปลือกนอก PVC ทนไฟ เกรดสารหน่วงไฟสามารถแบ่งได้เป็นสามประเภท: Bunch A, B และ C

สายเคเบิลทนไฟ: ต้องมีเทปไมกาสองชั้นพันรอบตัวนำ

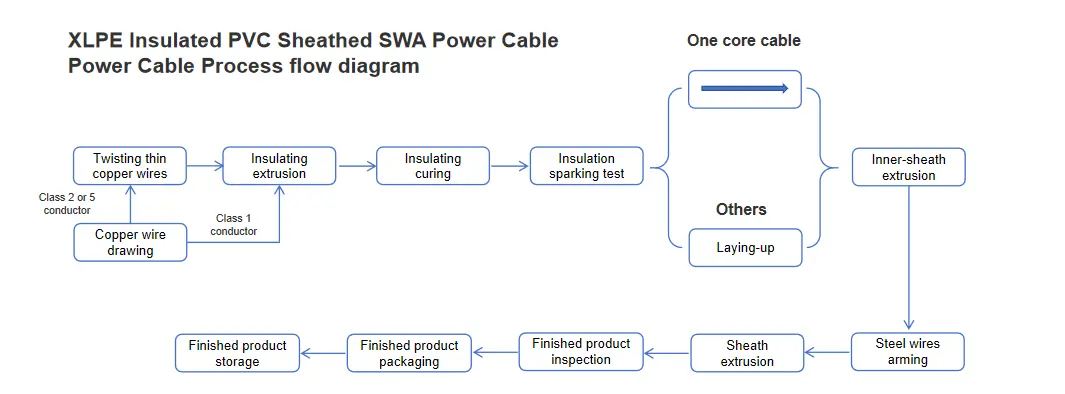

แผนภาพการไหลของกระบวนการ

พารามิเตอร์ประสิทธิภาพ

พิกัดแรงดันไฟฟ้า: 0.6/1 กิโลโวลต์

แรงดันทดสอบ: 3.5kV เป็นเวลา 5 นาที ไม่มีการพังทลาย

อุณหภูมิในการทำงาน: -5°C ถึง +90 °C

อุณหภูมิลัดวงจร: +250 ºC

รัศมีการโค้งงอขั้นต่ำ: 15 * OD;

รัศมีการดัดคงที่ขั้นต่ำ: 10 * OD;

การทดสอบสายเคเบิล:

1. การทดสอบความต้านทานกระแสตรงของตัวนำ: ความต้านทานกระแสตรงของตัวนำ 20°C ต้องเป็นไปตาม GB/T 3956-2008, IEC 60228

2. การทดสอบแรงดันไฟฟ้ากระแสสลับ: 3.5kV/5 นาที ไม่มีการพังทลาย

การทดสอบการสุ่มตัวอย่าง:

1. การตรวจสอบโครงสร้างตัวนำ: ต้องเป็นไปตามข้อกำหนดทางเทคนิคของ GB/T 3956-2008, IEC 60228

2. ขนาดของฉนวน ซับใน เกราะเทปเหล็ก และโครงสร้างปลอกต้องเป็นไปตามข้อกำหนดของ GB/T 12706.1-2020, IEC 60502.1

การทดสอบการยืดตัวด้วยความร้อน:

ขั้นตอนการสุ่มตัวอย่างและการทดสอบจะต้องเป็นไปตามข้อกำหนดของ GB/T 2951.21-2008, IEC 60811-2-1, บทที่ 9 และผลลัพธ์จะต้องเป็นไปตามข้อกำหนดของ GB/T 12706.1-2020, IEC 60502.1

การทดสอบประเภท:

การทดสอบประสิทธิภาพทางกลและทางกายภาพของฉนวนและเปลือกต้องเป็นไปตามข้อกำหนดของ GB/T 12706.1-2020 และ IEC 60502.1

ประสิทธิภาพทางไฟฟ้าต้องเป็นไปตาม GB/T 12706.1-2020, IEC 60502.1

การทดสอบการเผาไหม้ของสายเคเบิลเส้นเดียวจะต้องเป็นไปตาม GB/T 19666-2019, IEC 60332

การทดสอบสารหน่วงการติดไฟของสายเคเบิลที่ให้มานั้นตรงตามข้อกำหนดของ GB/T 19666-2019, IEC 60332

การทดสอบการทนไฟของสายเคเบิลต้องเป็นไปตามข้อกำหนดของ GB/T 19666-2019 และ IEC 60331

ความจุกระแสไฟในหน่วยแอมแปร์ (A)

บรรจุภัณฑ์และการจัดส่ง

รายละเอียดบรรจุภัณฑ์:

ขึ้นอยู่กับปริมาณและข้อกำหนดที่คุณซื้อ สามารถต่อรองได้

ท่าเรือ: ท่าเรือเทียนจิน

จัดส่ง: ทางทะเล ทางอากาศ โดยด่วน
