สายไฟบี 5467

ซื้อสายไฟ BS 5467 จากโรงงาน Tianjin Beida เราสามารถเสนอราคาตรงจากโรงงานได้ สายเคเบิลประเภทนี้เป็นไปตามมาตรฐานของอังกฤษ และสามารถใช้สำหรับสายจ่ายไฟและสายควบคุม ได้รับการปกป้องด้วยเกราะลวดเหล็กและสามารถทนต่อแรงดึงและแรงอัดบางอย่างได้ สามารถใช้ภายในอาคารหรือฝังใต้ดินโดยตรง

ส่งคำถาม

รายละเอียดสินค้า

สายไฟมาตรฐาน BS 5467 นี้ได้รับการออกแบบมาอย่างดีและใช้งานได้เต็มรูปแบบ เหมาะสำหรับทั้งแหล่งจ่ายไฟและสายควบคุม ให้โซลูชันการส่งผ่านพลังงานที่เสถียรและเชื่อถือได้สำหรับการใช้งานทางอุตสาหกรรมและงานโยธาต่างๆ เกราะลวดเหล็กอันเป็นเอกลักษณ์เป็นจุดเด่นที่สำคัญ การออกแบบนี้ไม่เพียงแต่ช่วยเพิ่มความแข็งแรงเชิงกลของสายเคเบิล ทำให้สามารถทนต่อแรงดึงและแรงอัด และต้านทานความเสียหายทางกายภาพภายนอกได้อย่างมีประสิทธิภาพ แต่ยังช่วยเพิ่มความทนทานและอายุการใช้งานได้อย่างมาก โดยรักษาการทำงานที่มั่นคงแม้ในสภาพแวดล้อมที่รุนแรง

สายไฟ BS 5467 ของ Tianjin Beida ยังมีความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้ดีเยี่ยม ไม่ว่าจะเป็นการเดินสายไฟภายในอาคารสูงหรือโครงการใต้ดินที่ซับซ้อน สายเคเบิลนี้จัดการทั้งหมดได้อย่างง่ายดาย ภายในอาคารผสมผสานอย่างลงตัวกับสไตล์การตกแต่งที่หลากหลาย มีทั้งความสวยงามและการใช้งานจริง ในขณะที่เมื่อฝังอยู่ใต้ดิน การกัดกร่อนและการต้านทานน้ำที่เหนือกว่าทำให้มั่นใจได้ว่าสายเคเบิลจะไม่ได้รับผลกระทบจากปัจจัยด้านสิ่งแวดล้อมในระหว่างการฝังในระยะยาว ให้การส่งผ่านพลังงานที่ต่อเนื่องและมีเสถียรภาพ

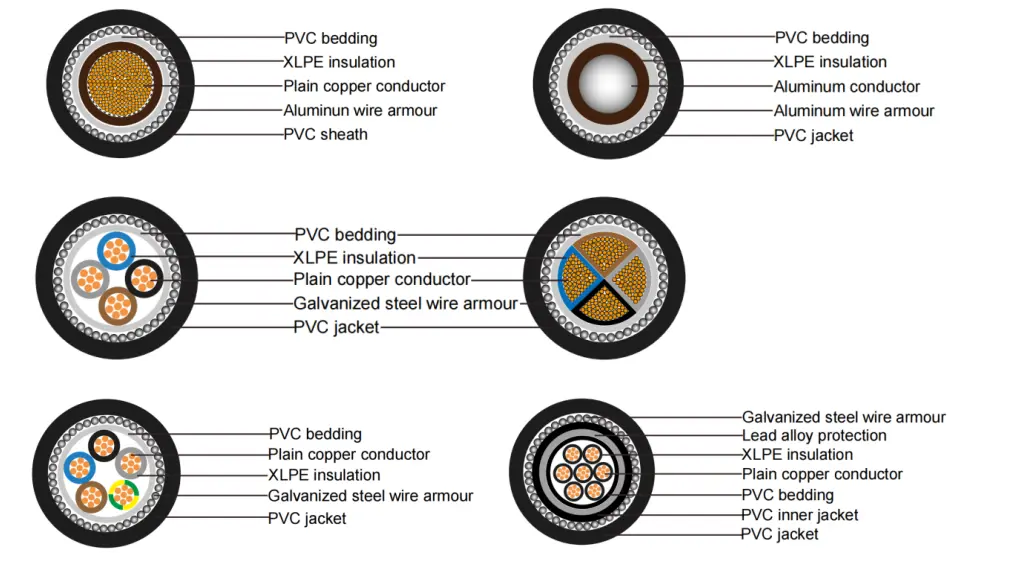

โครงสร้างผลิตภัณฑ์

Bs 5467 Power Cable

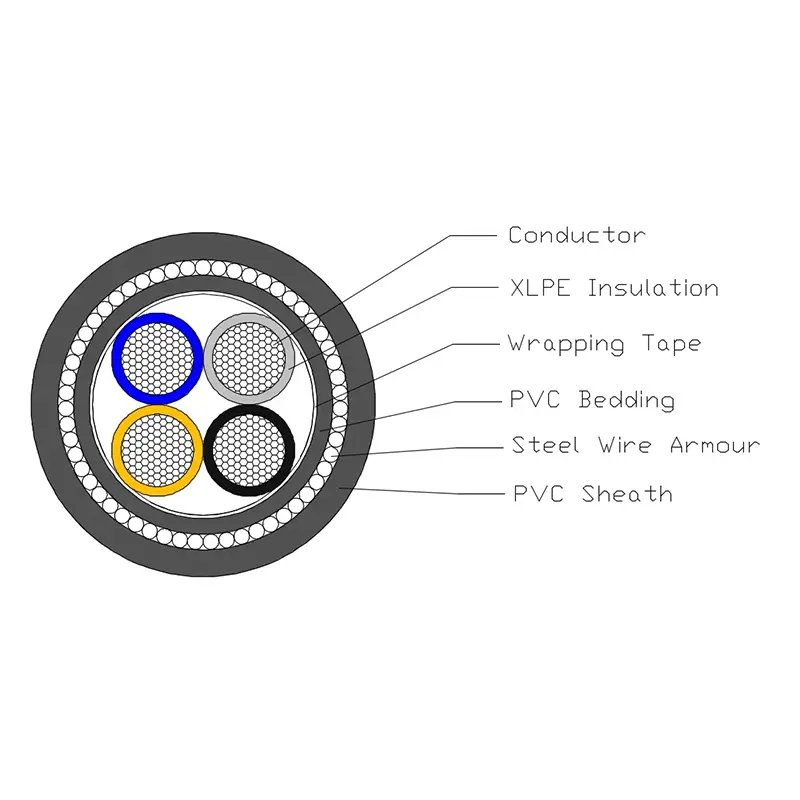

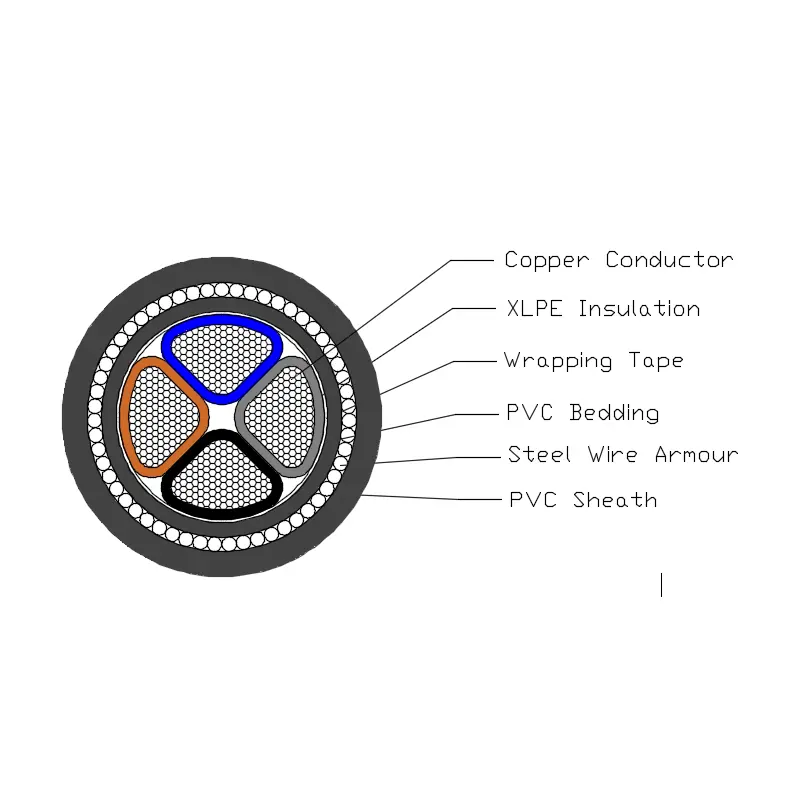

สายไฟ SWA หุ้มฉนวน PVC XLPE ประกอบด้วยตัวนำทองแดง T1R, ฉนวน XLPE, ผ้าปูที่นอน PVC, เกราะเหล็ก - ฝายและปลอกพีวีซี

ตัวนำ: ตัวนำทองแดงหรืออะลูมิเนียมแข็ง ทรงกลมหรือรูปทรง Class 2 ถึง BS EN 60228

ฉนวนกันความร้อน: XLPE ประเภท GP8 ตามมาตรฐาน BS 7655-1.3

แกนสี: 1 แกน: สีน้ำตาลหรือสีน้ำเงิน

2 แกน: บอร์น, น้ำเงิน

3 แกน: บอร์น, ดำ, เทา

4 แกน: น้ำเงิน, บอร์น, ดำ, เทา

5 แกน: เขียว/เหลือง, น้ำเงิน, บอร์น, ดำ, เทา

มากกว่า 5 coes: แกนสีขาวมีหมายเลขสีดำ

เครื่องนอน: เครื่องนอนจะต้องทำจากวัสดุโพลีเมอร์อัดขึ้นรูปที่สอดคล้องกับอุณหภูมิการทำงานของสายเคเบิล

เกราะลวดเหล็ก: สายเคเบิลแกนเดี่ยว: เกราะลวดอลูมิเนียม

สายเคเบิลแบบมัลติคอร์: เกราะลวดเหล็ก

เปลือกนอก: เปลือกจะต้องเป็นวัสดุพีวีซีอัดขึ้นรูปตามประเภท 9 ที่ระบุใน BS 7655-4.2

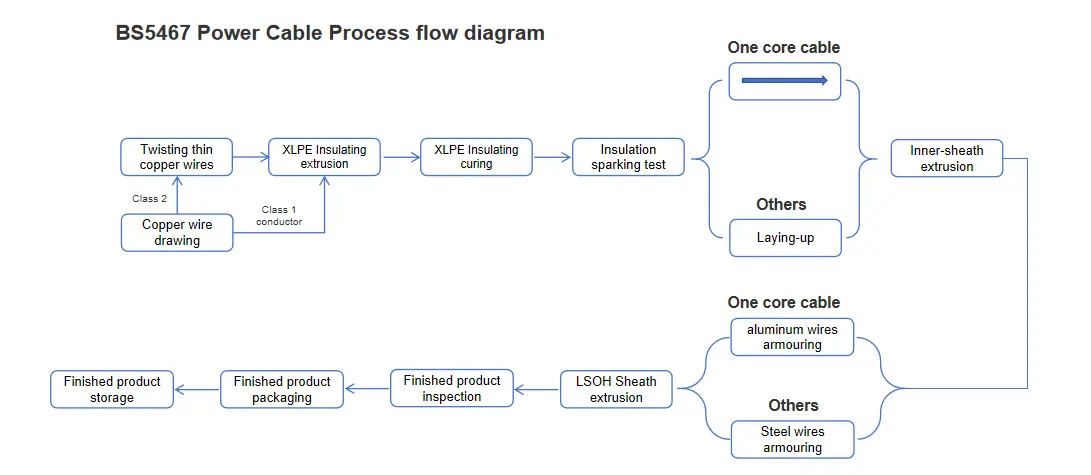

แผนภาพการไหลของกระบวนการ

Bs 5467 Power Cable

พารามิเตอร์ประสิทธิภาพ

สายไฟ BS 5467 มีพารามิเตอร์ประสิทธิภาพทางไฟฟ้าและทางกายภาพที่กำหนดไว้อย่างชัดเจน พิกัดแรงดันไฟฟ้ากำหนดไว้ที่ 2 ระดับ: 600kV และ 1,000kV ซึ่งตรงตามข้อกำหนดด้านแรงดันไฟฟ้าในสถานการณ์ต่างๆ ในการทดสอบความปลอดภัยทางไฟฟ้า ผลิตภัณฑ์ทนต่อแรงดันไฟฟ้าทดสอบ 3.5kV เป็นเวลา 5 นาทีโดยไม่มีการพัง ซึ่งแสดงให้เห็นความน่าเชื่อถือของประสิทธิภาพของฉนวนไฟฟ้าได้อย่างเต็มที่ เกี่ยวกับการปรับอุณหภูมิ ผลิตภัณฑ์นี้มีช่วงอุณหภูมิการทำงานที่กว้าง และสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมตั้งแต่ 0°C ถึง +90°C ในขณะเดียวกัน อุณหภูมิลัดวงจรก็สูงถึง +250°C ซึ่งแสดงให้เห็นถึงความต้านทานต่ออุณหภูมิสูงได้ดีเยี่ยม นอกจากนี้ ผลิตภัณฑ์นี้ยังมีความยืดหยุ่นที่โดดเด่น โดยมีรัศมีการโค้งงอขั้นต่ำ 12 เท่าของเส้นผ่านศูนย์กลางภายนอก อำนวยความสะดวกในการติดตั้งและการเดินสายในสภาพแวดล้อมที่ซับซ้อนต่างๆ ในแง่ของการหน่วงไฟ ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานการหน่วงไฟ BS EN 60332-1-2 ซึ่งช่วยลดความเสี่ยงจากไฟไหม้ได้อย่างมีประสิทธิภาพ

การทดสอบสายเคเบิล

การทดสอบสายเคเบิลตามปกติ

การทดสอบความต้านทานของตัวนำ DC: ทำการทดสอบความต้านทานของตัวนำ DC ที่อุณหภูมิ 20°C ค่าความต้านทาน DC ของตัวนำที่วัดได้ต้องเป็นไปตามข้อกำหนดที่เกี่ยวข้องของมาตรา 2 ของมาตรฐาน BS EN 60228 อย่างเคร่งครัด

การทดสอบแรงดันไฟฟ้าของสายไฟ: ใช้แรงดันไฟฟ้า 3500V กับสายเคเบิลเป็นเวลา 5 นาที ในระหว่างกระบวนการนี้ สายเคเบิลไม่ควรเสียหายใดๆ

การทดสอบการสุ่มตัวอย่าง

การตรวจสอบโครงสร้างตัวนำ: โครงสร้างตัวนำต้องเป็นไปตามข้อกำหนดทางเทคนิคที่ระบุใน BS EN 60228 โดยสมบูรณ์

การตรวจสอบขนาด: ขนาดของฉนวนของสายเคเบิล ซับใน เกราะลวด และปลอกหุ้มต้องเป็นไปตามข้อกำหนดเฉพาะในตารางที่ 3 ของ BS 5467

การทดสอบการเผาไหม้ของสายเคเบิลเดี่ยว: ผลลัพธ์ของการทดสอบการเผาไหม้ของสายเคเบิลเดี่ยวต้องเป็นไปตามข้อกำหนดของ BS EN 60332-1-2

การทดสอบประเภท

ประสิทธิภาพของฉนวน: ประสิทธิภาพของฉนวนของสายเคเบิลต้องเป็นไปตามข้อกำหนดที่ระบุใน BS 7655-1-3

ประสิทธิภาพของซับใน: ประสิทธิภาพของซับในจะต้องเป็นไปตามข้อกำหนดที่เกี่ยวข้องของข้อ 9.2 ของ BS 5467

ประสิทธิภาพของปลอก: ประสิทธิภาพของปลอกต้องเป็นไปตามข้อกำหนดที่ระบุไว้ใน BS 7655-4-2

การทดสอบความเข้ากันได้: ผลลัพธ์ของการทดสอบความเข้ากันได้จะต้องเป็นไปตามข้อกำหนดของภาคผนวก C ของ BS 5467

การทดสอบการหดตัวของฉนวน: การทดสอบการหดตัวของฉนวนจะต้องเป็นไปตามข้อกำหนดของข้อ 18.3 ของ BS 5467 และวิธีการทดสอบจะต้องดำเนินการตามมาตรฐาน BS EN 60811-502

การทดสอบการหดตัวของปลอก: การทดสอบการหดตัวของปลอกจะต้องเป็นไปตามข้อกำหนดของข้อ 18.6 ของ BS 5467

การทดสอบความต้านทานการฉีกขาดของเปลือก: การทดสอบความต้านทานการฉีกขาดของเปลือกต้องเป็นไปตามข้อกำหนดของภาคผนวก D ของ BS 5467

ขนาดโครงสร้าง

ความต้านทานสูงสุดของตัวนำและเกราะ
สำหรับสายแกนเดี่ยวที่ 20 ℃
พิมพ์	ความต้านทานสูงสุดที่ 20 ℃
พื้นที่หน้าตัดที่กำหนดของตัวนำ	คอนดักเตอร์		เกราะลวดอลูมิเนียม
พื้นที่หน้าตัดที่กำหนดของตัวนำ	ทองแดง	อลูมิเนียม	สายเคเบิลที่มีตัวนำทองแดงตีเกลียว	สายเคเบิลที่มีตัวนำอะลูมิเนียมควั่น
มม²	Ω／กม	Ω／กม	Ω／กม	Ω／กม
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

ความต้านทานสูงสุดของตัวนำและเกราะ
สำหรับสายเคเบิลตั้งแต่ 2 ถึง 5 คอร์ที่ 20 ℃
พิมพ์	ความต้านทานสูงสุดที่ 20 ℃
พื้นที่หน้าตัดที่กำหนดของตัวนำ	คอนดักเตอร์		เกราะลวดเหล็ก
	ทองแดง	อลูมิเนียม	สายเคเบิลที่มีตัวนำทองแดงตีเกลียว
	ทองแดง	อลูมิเนียม	2 แกน	3 แกน	4 แกน	5 แกน
มม²	Ω／กม	Ω／กม	Ω／กม	Ω／กม	Ω／กม	Ω／กม
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

ความจุกระแสไฟในหน่วยแอมแปร์ (A)

สายไฟฉนวน XLPE แรงดันไฟฟ้า 0.6/1kV
ความจุกระแสไฟในหน่วยแอมแปร์ (A)
อุณหภูมิแวดล้อม: ในอากาศ: 40 ℃, ในพื้นดิน: 25 ℃
อุณหภูมิตัวนำ: 90 ℃
ค่าสัมประสิทธิ์ความต้านทานความร้อนของดิน：1.0k·m/W
พิมพ์	CU/XLPE/พีวีซี อัล/XLPE/พีวีซี CU/XLPE/พีวีซี/STA/พีวีซี อัล/XLPE/พีวีซี/STA/พีวีซี CU/XLPE/พีวีซี/AWA/พีวีซี อัล/XLPE/พีวีซี/AWA/พีวีซี				CU/XLPE/พีวีซี อัล/XLPE/พีวีซี CU/XLPE/พีวีซี/STA/พีวีซี อัล/XLPE/พีวีซี/STA/พีวีซี CU/XLPE/พีวีซี/SWA/พีวีซี อัล/XLPE/พีวีซี/SWA/พีวีซี
จำนวนคอร์	แกนเดี่ยว				มัลติคอร์
พื้นที่หน้าตัด mm²	ในอากาศ		ในพื้นดิน		ในอากาศ		ในพื้นดิน
พื้นที่หน้าตัด mm²	ลูกบาศ์ก	อัล	ลูกบาศ์ก	อัล	ลูกบาศ์ก	อัล	ลูกบาศ์ก	อัล
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
หมายเหตุ:เกราะของสายเคเบิลแกนเดี่ยวทำจากวัสดุที่ไม่เป็นแม่เหล็ก
