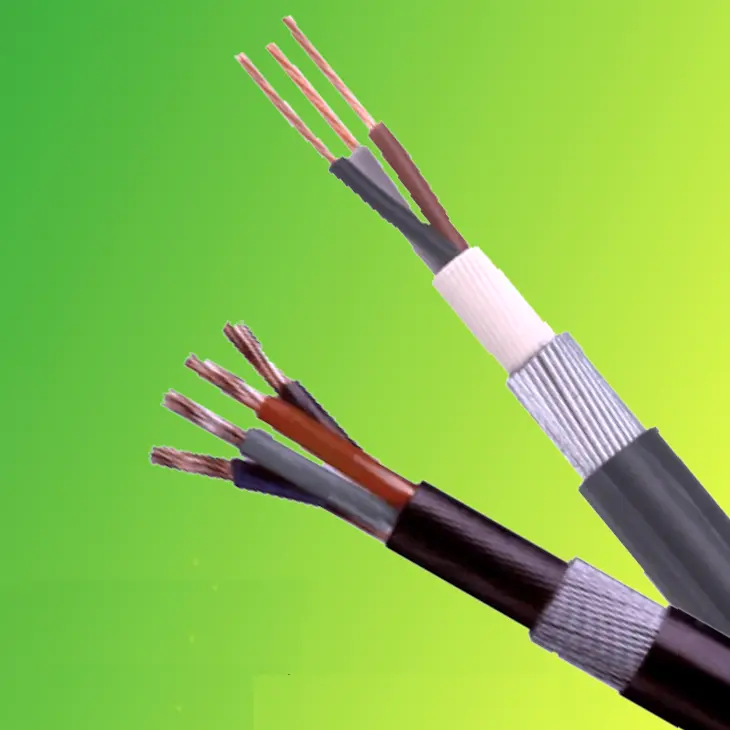

สายไฟ บี 6724

หากต้องการรับราคาตรงจากโรงงานของสายไฟ BS 6724 คุณสามารถเลือก Beida เป็นซัพพลายเออร์ของคุณได้ สายเคเบิลประเภทนี้เป็นไปตามมาตรฐานของอังกฤษ และสามารถใช้สำหรับสายจ่ายไฟและสายควบคุม สายเคเบิลได้รับการปกป้องด้วยปลอกหุ้มไร้ฮาโลเจนและไร้ควัน ในกรณีเกิดเพลิงไหม้ สายเคเบิลนี้จะปล่อยควันน้อยมาก และควันนั้นไม่เป็นพิษ เหมาะสำหรับใช้ในพื้นที่ที่มีประชากรหนาแน่น สามารถติดตั้งภายในอาคารหรือฝังใต้ดินได้โดยตรง

ส่งคำถาม

รายละเอียดสินค้า

Beida เป็นซัพพลายเออร์มืออาชีพด้านสายเคเบิลและสายไฟในประเทศจีน ในแง่ของโครงสร้างผลิตภัณฑ์ สายไฟ BS 6724 ของเราใช้ฉนวนโพลีเอทิลีนเชื่อมขวาง (XLPE) และปลอกโพลีโอเลฟินส์ไร้ฮาโลเจนและควันต่ำ รวมกับชั้นเกราะลวดเหล็กชุบสังกะสี ก่อให้เกิดระบบป้องกันหลายชั้น ปลอกควันต่ำไร้ฮาโลเจนมีข้อดีด้านความปลอดภัยอย่างมาก เมื่อสัมผัสกับไฟ ไม่เพียงปล่อยควันในปริมาณที่น้อยมาก ลดผลกระทบของควันต่อการส่องผ่านของแสงโดยรอบ และช่วยให้มั่นใจในการมองเห็นการหลบหนี แต่ยังผลิตควันที่ไม่เป็นพิษและไม่กัดกร่อน ป้องกันการบาดเจ็บทุติยภูมิ และตอบสนองความต้องการด้านความปลอดภัยของพื้นที่ที่มีประชากรหนาแน่นได้อย่างเต็มที่

สายเคเบิลมีจำหน่ายในข้อมูลจำเพาะที่หลากหลาย ตั้งแต่แบบคอร์เดียวไปจนถึง 48 คอร์ ตัวนำทำจากทองแดงอบอ่อนคุณภาพสูง มีค่าการนำไฟฟ้าที่ดีเยี่ยม ชั้นฉนวนมีความแข็งแรงของฉนวนสูงและผ่านการทดสอบการทนต่อแรงดันไฟฟ้าเพื่อให้มั่นใจในการทำงานที่ปลอดภัย ไม่ว่าจะเป็นการส่งพลังงานในโรงงานอุตสาหกรรม การเดินสายไฟในอาคารสูง หรือการจ่ายพลังงานในท่อใต้ดิน สายไฟ Tianjin Beida BS 5467 มอบโซลูชั่นที่เชื่อถือได้ โดยสร้างกำแพงความปลอดภัยที่มั่นคงสำหรับการส่งพลังงานด้วยคุณภาพระดับมืออาชีพ

โครงสร้างผลิตภัณฑ์

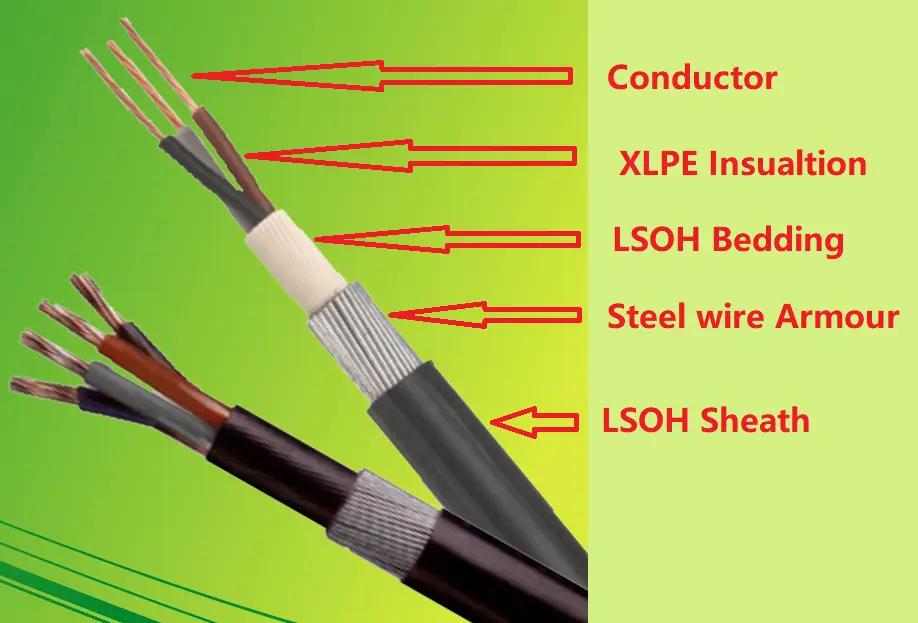

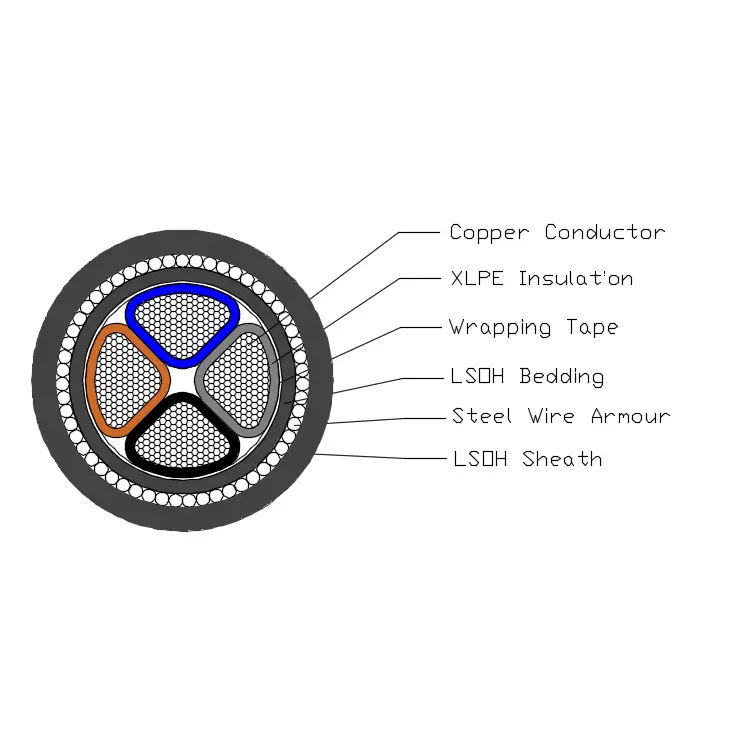

สายไฟ BS 6724 ประกอบด้วยตัวนำทองแดง T1R, ฉนวน XLPE, ชุดเครื่องนอน PVC, ชุดเกราะ Steel-weirs และปลอก LSOH

ตัวนำ: ตัวนำทองแดงหรืออะลูมิเนียมแข็ง ทรงกลมหรือรูปทรง Class 2 ถึง BS EN 60228

ฉนวนกันความร้อน: XLPE ประเภท GP8 ตามมาตรฐาน BS 7655-1.3

แกนสี: 1 แกน: สีน้ำตาลหรือสีน้ำเงิน

2 แกน: บอร์น, น้ำเงิน

3 แกน: บอร์น, ดำ, เทา

4 แกน: น้ำเงิน, บอร์น, ดำ, เทา

5 แกน: เขียว/เหลือง, น้ำเงิน, บอร์น, ดำ, เทา

มากกว่า 5 coes: แกนสีขาวมีหมายเลขสีดำ

เครื่องนอน: เครื่องนอนจะต้องทำจากวัสดุโพลีเมอร์ LSOH ที่อัดขึ้นรูปซึ่งสอดคล้องกับอุณหภูมิการทำงานของสายเคเบิล

เกราะลวดเหล็ก: สายเคเบิลแกนเดี่ยว: เกราะลวดอลูมิเนียม

สายเคเบิลแบบมัลติคอร์: เกราะลวดเหล็ก

เปลือกนอก: เปลือกจะต้องเป็นวัสดุ LSOH ที่อัดขึ้นรูปตามที่ระบุใน BS 7655-6.1

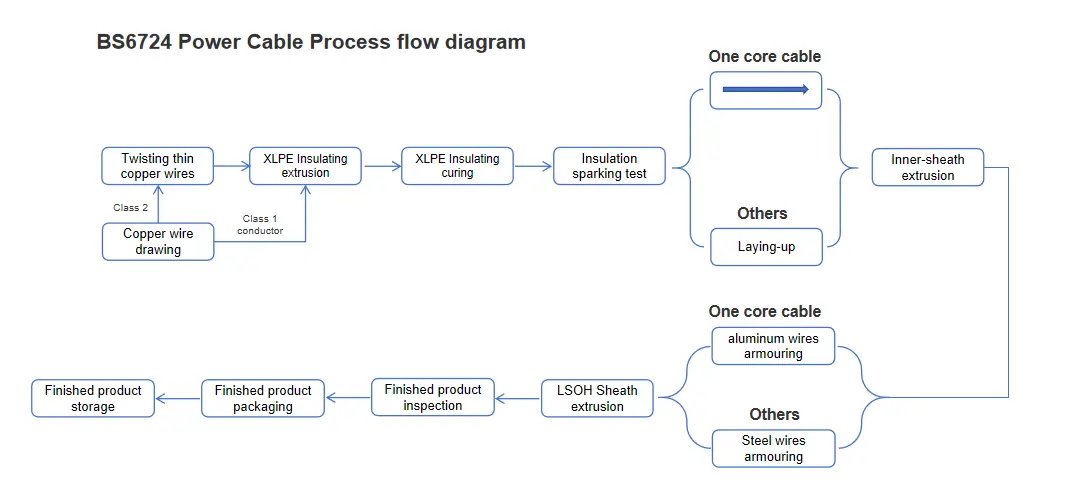

แผนภาพการไหลของกระบวนการ

พารามิเตอร์ประสิทธิภาพ

สายไฟ BS 6724 มีแรงดันไฟฟ้าพิกัด 600/1000kV ช่วยลดข้อกำหนดการใช้งานไฟฟ้าแรงสูงของยานพาหนะได้อย่างง่ายดาย ทนทานต่อการทดสอบความเครียดอันเข้มงวดเป็นเวลา 5 นาทีด้วยแรงดันไฟฟ้า 3.5kV โดยไม่มีความเสียหายใดๆ แสดงให้เห็นถึงประสิทธิภาพของฉนวนที่มั่นคงและเชื่อถือได้

ผลิตภัณฑ์มีช่วงอุณหภูมิการทำงานที่กว้าง ตั้งแต่ 0°C ถึง +90°C แม้ในสภาพแวดล้อมที่มีอุณหภูมิสูงมาก ก็สามารถทนต่ออุณหภูมิได้สูงถึง +250℃ ภายใต้สภาวะการลัดวงจร ทำให้เหมาะสำหรับการใช้งาน VGA ต่างๆ

มีความยืดหยุ่นสูง โดยมีรัศมีการโค้งงอขั้นต่ำ 12 เท่าของเส้นผ่านศูนย์กลางภายนอก ทำให้สามารถเดินสายได้อย่างยืดหยุ่นและง่ายดาย โดยไม่คำนึงถึงพื้นที่ในการติดตั้ง นอกจากนี้ ระดับการปล่อยแสงยังเป็นไปตามมาตรฐาน BS EN 60332-1-2 ประสิทธิภาพปลอดฮาโลเจนได้รับการรับรองโดย IEC 60754 และ EN 50267 และความหนาแน่นของควันเป็นไปตามข้อกำหนด IEC 61034 และ EN 50268 ทำให้มีความปลอดภัยและความเป็นมิตรต่อสิ่งแวดล้อมสูงสุด

ขนาดโครงสร้าง

ความต้านทานสูงสุดของตัวนำและเกราะ
สำหรับสายแกนเดี่ยวที่ 20 ℃
พิมพ์	ความต้านทานสูงสุดที่ 20 ℃
พื้นที่หน้าตัดที่กำหนดของตัวนำ	คอนดักเตอร์		เกราะลวดอลูมิเนียม
พื้นที่หน้าตัดที่กำหนดของตัวนำ	ทองแดง	อลูมิเนียม	สายเคเบิลที่มีตัวนำทองแดงตีเกลียว	สายเคเบิลที่มีตัวนำอะลูมิเนียมควั่น
มม²	Ω／กม	Ω／กม	Ω／กม	Ω／กม
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

ความต้านทานสูงสุดของตัวนำและเกราะ
สำหรับสายเคเบิลตั้งแต่ 2 ถึง 5 คอร์ที่ 20 ℃
พิมพ์	ความต้านทานสูงสุดที่ 20 ℃
พื้นที่หน้าตัดที่กำหนดของตัวนำ	คอนดักเตอร์		เกราะลวดเหล็ก
	ทองแดง	อลูมิเนียม	สายเคเบิลที่มีตัวนำทองแดงตีเกลียว
	ทองแดง	อลูมิเนียม	2 แกน	3 แกน	4 แกน	5 แกน
มม²	Ω／กม	Ω／กม	Ω／กม	Ω／กม	Ω／กม	Ω／กม
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

ความจุกระแสไฟในหน่วยแอมแปร์ (A)

สายไฟฉนวน XLPE แรงดันไฟฟ้า 0.6/1kV
ความจุกระแสไฟในหน่วยแอมแปร์ (A)
อุณหภูมิแวดล้อม: ในอากาศ: 40 ℃, ในพื้นดิน: 25 ℃
อุณหภูมิตัวนำ: 90 ℃
ค่าสัมประสิทธิ์ความต้านทานความร้อนของดิน：1.0k·m/W
พิมพ์	CU/XLPE/พีวีซี อัล/XLPE/พีวีซี CU/XLPE/พีวีซี/STA/พีวีซี อัล/XLPE/พีวีซี/STA/พีวีซี CU/XLPE/พีวีซี/AWA/พีวีซี อัล/XLPE/พีวีซี/AWA/พีวีซี				CU/XLPE/พีวีซี อัล/XLPE/พีวีซี CU/XLPE/พีวีซี/STA/พีวีซี อัล/XLPE/พีวีซี/STA/พีวีซี CU/XLPE/พีวีซี/SWA/พีวีซี อัล/XLPE/พีวีซี/SWA/พีวีซี
จำนวนคอร์	แกนเดี่ยว				มัลติคอร์
พื้นที่หน้าตัด mm²	ในอากาศ		ในพื้นดิน		ในอากาศ		ในพื้นดิน
พื้นที่หน้าตัด mm²	ลูกบาศ์ก	อัล	ลูกบาศ์ก	อัล	ลูกบาศ์ก	อัล	ลูกบาศ์ก	อัล
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
หมายเหตุ:เกราะของสายเคเบิลแกนเดี่ยวทำจากวัสดุที่ไม่เป็นแม่เหล็ก
