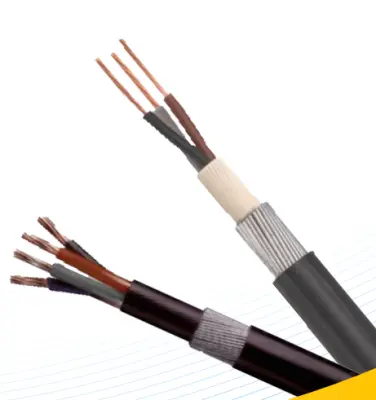

สายไฟ บี 6346

Tianjin Beida เป็นผู้ผลิตและจำหน่ายสายไฟ BS 6346 ของจีน สายเคเบิลชนิดนี้สามารถใช้กับแหล่งจ่ายไฟและสายควบคุมในระบบไฟฟ้าแรงต่ำได้ สายเคเบิลหุ้มฉนวนและหุ้มด้วย PVC และป้องกันด้วยเกราะลวดเหล็ก สายเคเบิลสามารถทนต่อแรงดึงและแรงกดได้ สามารถติดตั้งภายในอาคารหรือฝังใต้ดินได้โดยตรง

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะผู้ผลิตมืออาชีพ สายไฟ BS 6346 ของ Beida ใช้ฉนวน PVC และวัสดุเปลือกหุ้มขั้นสูง พร้อมการออกแบบเกราะลวดเหล็ก ซึ่งสามารถต้านทานแรงตึงและแรงกดดันภายนอกได้อย่างมีประสิทธิภาพ เพื่อให้มั่นใจว่าสายเคเบิลทำงานได้อย่างมีเสถียรภาพในระยะยาว สายไฟ BS 6346 มีความปลอดภัยและความมั่นคงในระดับสูง ไม่ว่าจะติดตั้งภายในอาคารหรือฝังใต้ดินโดยตรง การออกแบบตัวนำทองแดง เบาะ PVC และเกราะลวดเหล็กช่วยให้สายเคเบิลทนต่อแรงกดทางกายภาพในสภาพแวดล้อมที่ซับซ้อน ช่วยให้มั่นใจในการทำงานปกติของระบบไฟฟ้า และแก้ปัญหาที่สายไฟแบบเดิมได้รับความเสียหายได้ง่ายในสภาพแวดล้อมที่รุนแรง

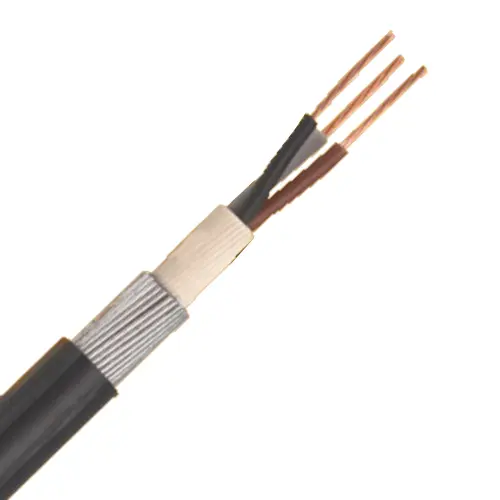

โครงสร้างผลิตภัณฑ์

Bs 6346 Power Cable

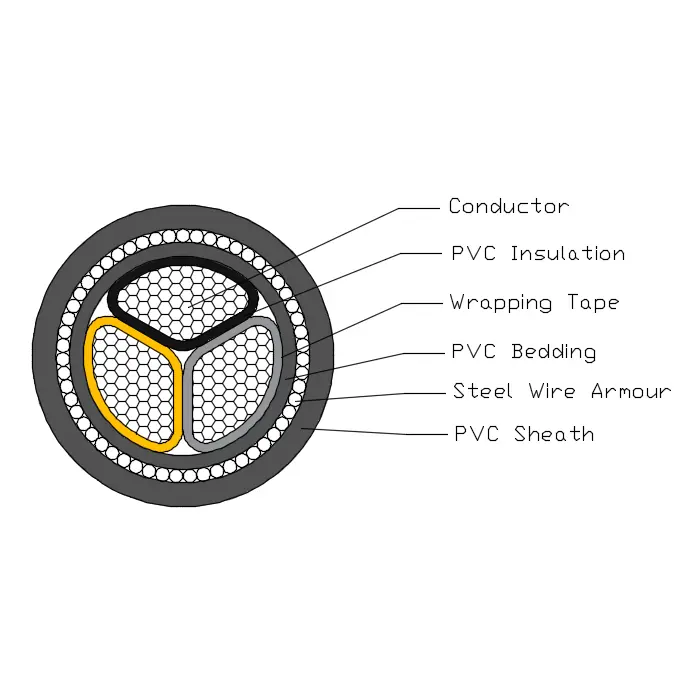

สายไฟ BS 6346 ประกอบด้วยตัวนำทองแดง T1R ฉนวน PVC ชุดเครื่องนอน PVC ชุดเกราะเหล็กฝาย และปลอก PVC

ตัวนำ: ตัวนำทองแดงหรืออะลูมิเนียมแข็ง ทรงกลมหรือรูปทรง Class 2 ถึง BS EN 60228

ฉนวนกันความร้อน: PVC Type GP8 ตามมาตรฐาน BS 7655-1.3

แกนสี: 1 แกน: สีน้ำตาลหรือสีน้ำเงิน

2 แกน: บอร์น, น้ำเงิน

3 แกน: บอร์น, ดำ, เทา

4 แกน: น้ำเงิน, บอร์น, ดำ, เทา

5 แกน: เขียว/เหลือง, น้ำเงิน, บอร์น, ดำ, เทา

มากกว่า 5 coes: แกนสีขาวมีหมายเลขสีดำ

เครื่องนอน: เครื่องนอนจะต้องทำจากวัสดุโพลีเมอร์ LSOH ที่อัดขึ้นรูปซึ่งสอดคล้องกับอุณหภูมิการทำงานของสายเคเบิล

เกราะลวดเหล็ก: สายเคเบิลแกนเดี่ยว: เกราะลวดอลูมิเนียม

สายเคเบิลแบบมัลติคอร์: เกราะลวดเหล็ก

เปลือกนอก: เปลือกจะต้องเป็นวัสดุ PVC Type TM1 ที่อัดขึ้นรูปตามที่ระบุใน BS 7655

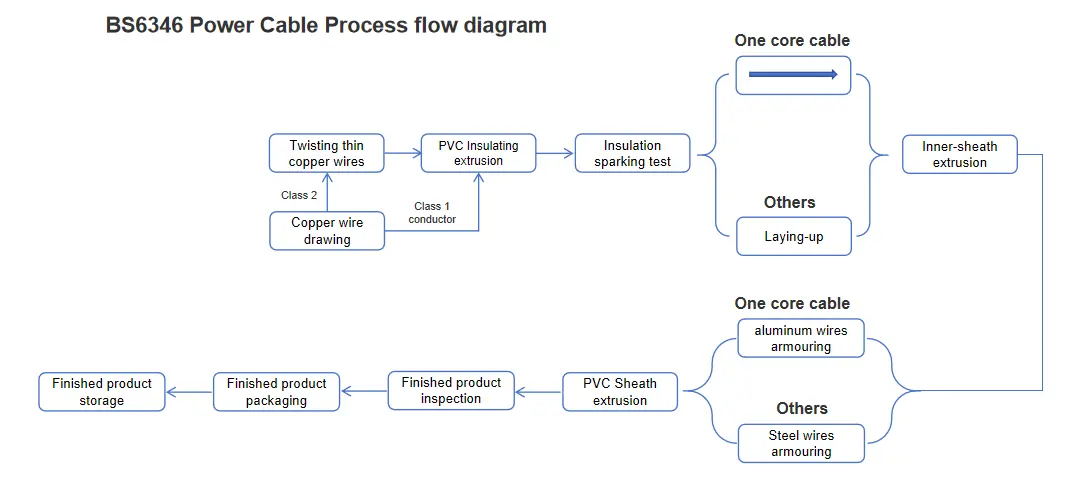

แผนภาพการไหลของกระบวนการ

Bs 6346 Power Cable

พารามิเตอร์ประสิทธิภาพ

แรงดันไฟฟ้า: 600/1000kV

แรงดันทดสอบ: 3.5kV เป็นเวลา 5 นาที ไม่มีการพังทลาย

อุณหภูมิในการทำงาน: 0°C ถึง +60 °C

อุณหภูมิลัดวงจร: +160 ºC

รัศมีการดัดขั้นต่ำ: 12 * OD;

สารหน่วงไฟ: BS EN 60332-1-2

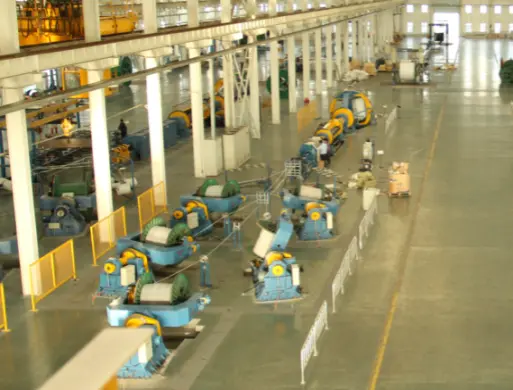

อุปกรณ์การผลิตและการตรวจสอบ

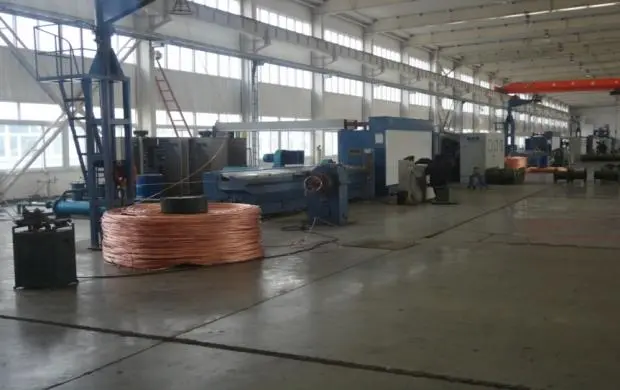

เครื่องวาดรูป

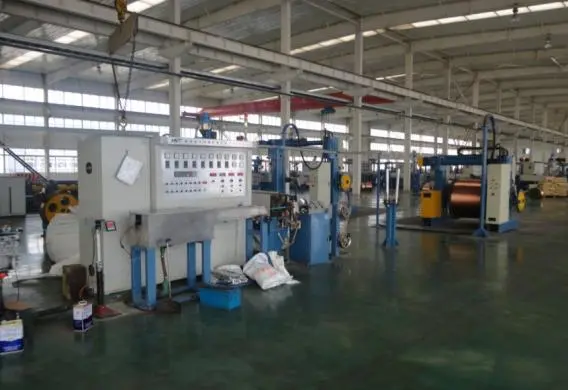

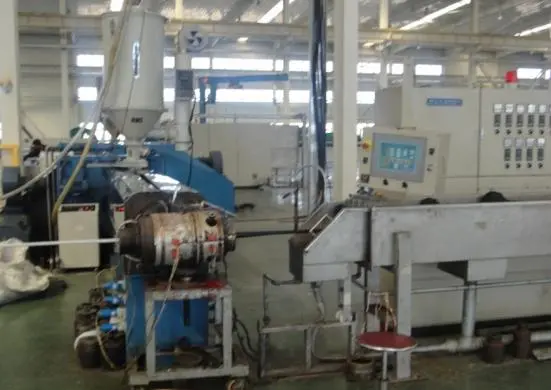

เครื่องอัดรีดฉนวน

อดีตสายเคเบิล

เครื่องอัดรีดเปลือก

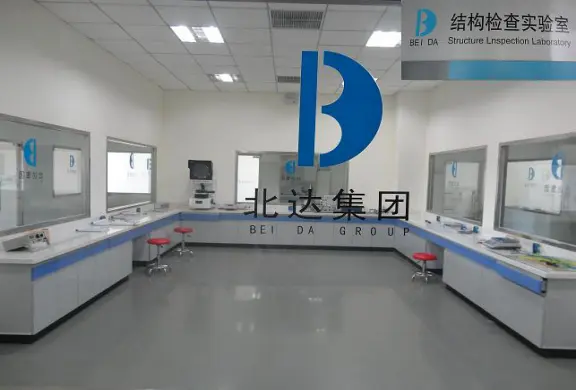

ห้องปฏิบัติการประสิทธิภาพโครงสร้างและไฟฟ้า

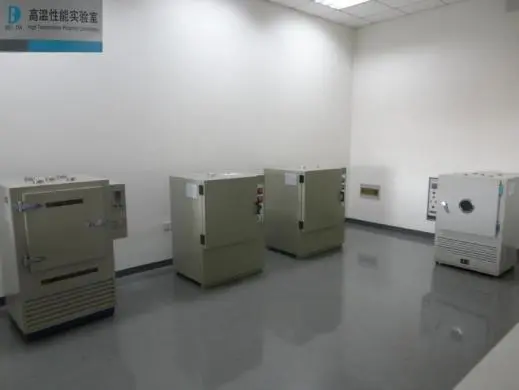

ห้องอายุความร้อน

ความจุกระแสไฟในหน่วยแอมแปร์ (A)

แรงดันไฟฟ้า 0.6/1kV สายไฟฉนวน PVC ความจุกระแสไฟในหน่วยเป็นแอมแปร์ (A) อุณหภูมิแวดล้อม：ในอากาศ：40°C，ในพื้นดิน：25°C อุณหภูมิตัวนำ：70°C ค่าสัมประสิทธิ์ความต้านทานความร้อนของดิน：1.0k·m/W
แรงดันไฟฟ้า 0.6/1kV สายไฟฉนวน PVC ความจุกระแสไฟในหน่วยเป็นแอมแปร์ (A) อุณหภูมิแวดล้อม：ในอากาศ：40°C，ในพื้นดิน：25°C อุณหภูมิตัวนำ：70°C ค่าสัมประสิทธิ์ความต้านทานความร้อนของดิน：1.0k·m/W
พิมพ์	CU/พีวีซี/พีวีซี อัล/พีวีซี/พีวีซี CU/พีวีซี/พีวีซี/STA/พีวีซี, อัล/พีวีซี/พีวีซี/STA/พีวีซี, CU/พีวีซี/พีวีซี/AWA/พีวีซี, อัล/พีวีซี/พีวีซี/AWA/พีวีซี				CU/พีวีซี/พีวีซี อัล/พีวีซี/พีวีซี CU/พีวีซี/พีวีซี/STA/พีวีซี, อัล/พีวีซี/พีวีซี/STA/พีวีซี, CU/พีวีซี/พีวีซี/SWA/พีวีซี, อัล/พีวีซี/พีวีซี/SWA/พีวีซี
จำนวนคอร์	แกนเดี่ยว				มัลติคอร์
พื้นที่หน้าตัด mm²	ในอากาศ		ในพื้นดิน		ในอากาศ		ในพื้นดิน
พื้นที่หน้าตัด mm²	ลูกบาศ์ก	อัล	ลูกบาศ์ก	อัล	ลูกบาศ์ก	อัล	ลูกบาศ์ก	อัล
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
หมายเหตุ:เกราะของสายเคเบิลแกนเดี่ยวทำจากวัสดุที่ไม่เป็นแม่เหล็ก
