อะไรทำให้สายเคเบิลทนไฟแบบยืดหยุ่น BBTRZ จำเป็นสำหรับโครงสร้างพื้นฐานสมัยใหม่

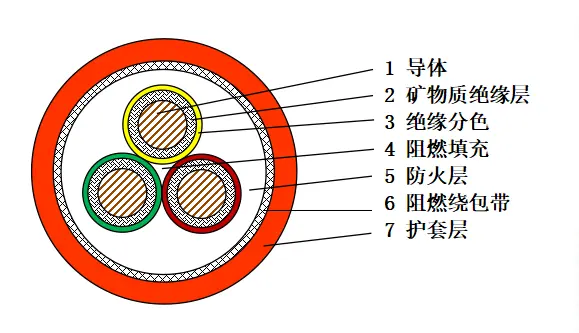

ทำความเข้าใจเกี่ยวกับการก่อสร้างสายเคเบิล BBTRZ

ที่BBTRZ สายเคเบิลทนไฟแบบยืดหยุ่นได้รับการออกแบบทางวิศวกรรมด้วยการออกแบบหลายชั้นที่ให้ความสำคัญกับทั้งความปลอดภัยและความยืดหยุ่นในการปฏิบัติงาน ที่แกนกลาง ตัวนำทองแดงตีเกลียวช่วยให้นำไฟฟ้าได้ดีเยี่ยม ขณะเดียวกันก็รักษาความสามารถในการงอของสายเคเบิลได้ รอบๆ ตัวนำจะมีชั้นฉนวนแร่ ซึ่งโดยทั่วไปจะประกอบด้วยแมกนีเซียมออกไซด์หรือสารประกอบที่คล้ายกัน ซึ่งทำหน้าที่เป็นเกราะป้องกันหลักต่อการถ่ายเทความร้อน[อ้างอิง:0] ชั้นแร่นี้เป็นสิ่งที่ช่วยให้สายเคเบิลทำงานต่อไปได้แม้จะโดนเปลวไฟโดยตรงก็ตาม

เปลือกด้านนอกทำจากวัสดุไร้ฮาโลเจนควันต่ำ (LSZH) ให้การป้องกันเพิ่มเติมต่อความเสียหายทางกลและปัจจัยด้านสิ่งแวดล้อม ฝักนี้ได้รับการออกแบบมาเพื่อปล่อยควันพิษให้น้อยที่สุดเมื่อสัมผัสกับไฟ ทำให้BBTRZ สายเคเบิลทนไฟแบบยืดหยุ่นเหมาะสำหรับพื้นที่ปิด เช่น อุโมงค์ อาคารสูง และระบบขนส่งมวลชนใต้ดิน การผสมผสานระหว่างฉนวนแร่และเปลือก LSZH ส่งผลให้สายเคเบิลไม่เพียงแต่ต้านทานไฟเท่านั้น แต่ยังช่วยให้มีสภาวะการอพยพที่ปลอดภัยยิ่งขึ้นในระหว่างเหตุฉุกเฉินอีกด้วย

ประสิทธิภาพการทนไฟและมาตรฐานการทดสอบ

หนึ่งในคุณสมบัติที่กำหนดของBBTRZ สายเคเบิลทนไฟแบบยืดหยุ่นคือความสามารถในการรักษาความสมบูรณ์ของวงจรภายใต้ความเครียดจากความร้อนที่รุนแรง สายเคเบิลเหล่านี้ได้รับการออกแบบมาให้ทนทานต่ออุณหภูมิสูงถึง 1,000°C เป็นระยะเวลานาน ซึ่งเป็นตัวชี้วัดประสิทธิภาพที่ได้รับการตรวจสอบผ่านโปรโตคอลการทดสอบที่เข้มงวด[อ้างอิง:1] การทดสอบการทนไฟมาตรฐาน เช่น ที่ระบุไว้ใน IEC 60331 กำหนดให้สายเคเบิลโดนเปลวไฟโดยตรง ขณะเดียวกันก็รักษาภาระทางไฟฟ้าไว้อย่างต่อเนื่อง การออกแบบ BBTRZ ตรงตามหรือเกินกว่าข้อกำหนดเหล่านี้อย่างสม่ำเสมอ ทำให้มั่นใจได้ว่าระบบที่สำคัญยังคงทำงานได้ในระหว่างที่เกิดเพลิงไหม้

นอกเหนือจากการต้านทานเปลวไฟแล้ว สายเคเบิลยังแสดงให้เห็นถึงประสิทธิภาพที่ยอดเยี่ยมในการทดสอบละอองน้ำและการกระแทกทางกล ซึ่งจำลองสภาวะการดับเพลิงในโลกแห่งความเป็นจริง ฉนวนมิเนอรัลไม่เสื่อมสภาพหรือละลายภายใต้ความร้อน ป้องกันการลัดวงจรที่มักเกิดขึ้นกับสายโพลีเมอร์ทั่วไป ความน่าเชื่อถือนี้ทำให้BBTRZ สายเคเบิลทนไฟแบบยืดหยุ่นโซลูชันที่เชื่อถือได้สำหรับไฟฉุกเฉิน ปั๊มดับเพลิง และระบบอพยพในโครงการโครงสร้างพื้นฐานขนาดใหญ่

ตัวบ่งชี้ประสิทธิภาพหลัก

• ความอดทนอุณหภูมิเปลวไฟ- สูงถึง 1,000°C เป็นเวลา 180 นาที
• ความสมบูรณ์ของวงจร- รักษาแรงดันไฟฟ้าภายใต้สภาวะที่เกิดเพลิงไหม้
• การปล่อยควัน— ความเป็นพิษต่ำ, การบดบังน้อยที่สุด
• ต้านทานน้ำ- ทำงานได้หลังจากเปิดใช้งานสปริงเกอร์

ข้อดีด้านความยืดหยุ่นในการติดตั้งที่คับแคบ

สายเคเบิลหุ้มฉนวนแร่แบบดั้งเดิม แม้จะทนไฟ แต่มักจะแข็งและยากต่อการเดินสายในพื้นที่จำกัด ที่BBTRZ สายเคเบิลทนไฟแบบยืดหยุ่นจัดการกับข้อจำกัดนี้ผ่านกระบวนการพันเกลียวที่ได้รับการออกแบบมาอย่างพิถีพิถัน เพื่อรักษาความสามารถในการโค้งงอโดยไม่กระทบต่อชั้นแร่ที่ป้องกัน ความยืดหยุ่นนี้ช่วยให้ผู้ติดตั้งสามารถนำทางไปรอบๆ สิ่งกีดขวาง ผ่านท่อร้อยสายแคบ และภายในตู้อุปกรณ์ได้โดยใช้ความพยายามเพียงเล็กน้อย รัศมีการโค้งงอขั้นต่ำของสายเคเบิลมีขนาดเล็กกว่าสายเคเบิล MI ทั่วไปอย่างมาก ซึ่งช่วยลดความจำเป็นในการใช้กล่องรวมสัญญาณหรือข้อต่อการเปลี่ยนเพิ่มเติม

ความยืดหยุ่นในการติดตั้งนี้แปลโดยตรงไปสู่ระยะเวลาของโครงการที่ลดลงและลดการสูญเสียวัสดุ ในโครงการปรับปรุง ซึ่งทางเดินที่มีอยู่มักถูกจำกัด สามารถดึงสายเคเบิล BBTRZ ผ่านท่อร้อยสายที่มีอยู่ได้โดยไม่มีความเสี่ยงที่จะทำให้ฉนวนเสียหาย เปลือกนอกยังทนต่อการเสียดสี ให้การปกป้องเพิ่มเติมระหว่างการดึง รายงานภาคสนามระบุว่าเวลาในการติดตั้งสามารถลดลงได้ถึง 30% เมื่อเทียบกับสายเคเบิล MI แบบแข็ง ทำให้ซีรีส์ BBTRZ เป็นตัวเลือกที่ใช้งานได้จริงสำหรับทั้งงานสร้างใหม่และงานปรับปรุง

การวิเคราะห์เปรียบเทียบกับสายเคเบิลทนไฟอื่นๆ

เพื่อชื่นชมคุณค่าที่นำเสนอของBBTRZ สายเคเบิลทนไฟแบบยืดหยุ่นการเปรียบเทียบคุณลักษณะกับสายเคเบิลทนไฟประเภทอื่นๆ ทั่วไปจะเป็นประโยชน์ ตารางด้านล่างสรุปความแตกต่างที่สำคัญตามเกณฑ์ประสิทธิภาพและการติดตั้งต่างๆ

ตารางเน้นว่าแม้ว่าสายเคเบิล MI มาตรฐานจะมีความทนทานต่ออุณหภูมิที่ใกล้เคียงกัน แต่รุ่น BBTRZ ให้ความยืดหยุ่นที่เหนือกว่าและลดความซับซ้อนในการติดตั้ง ในทางกลับกัน สายเคเบิล PVC ทนไฟถูกจำกัดด้วยความทนทานต่ออุณหภูมิที่ต่ำกว่าและการปล่อยควันที่สูงขึ้น สำหรับโครงการที่ทั้งความปลอดภัยจากอัคคีภัยและประสิทธิภาพในการติดตั้งมีความสำคัญ ซีรีส์ BBTRZ นำเสนอโซลูชันที่สมดุลซึ่งตรงตามข้อกำหนดที่ต้องการมากที่สุด

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและการจัดการ

การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้ตระหนักถึงคุณประโยชน์ของBBTRZ สายเคเบิลทนไฟแบบยืดหยุ่น. แนวทางต่อไปนี้ได้รับการแนะนำโดยผู้เชี่ยวชาญในอุตสาหกรรมเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนาน

1. การเตรียมสายเคเบิล— ดึงเปลือกด้านนอกออกอย่างระมัดระวังเพื่อหลีกเลี่ยงไม่ให้ฉนวนแร่ขาด ใช้เครื่องมือปอกเฉพาะที่ออกแบบมาสำหรับสายเคเบิล MI
2. รัศมีการดัด— รักษารัศมีการโค้งงอขั้นต่ำ 6 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล หลีกเลี่ยงการโค้งงอแหลมคมซึ่งอาจกระทบต่อชั้นฉนวนได้
3. การสิ้นสุด— ใช้ชุดเลิกจ้างที่ได้รับอนุมัติซึ่งช่วยปิดผนึกความชื้นและบรรเทาความเครียด การยุติที่เหมาะสมถือเป็นสิ่งสำคัญอย่างยิ่งในการป้องกันความชื้นซึมเข้าไป ซึ่งอาจทำให้ฉนวนแร่เสื่อมคุณภาพเมื่อเวลาผ่านไป
4. รองรับระยะห่าง— ยึดสายเคเบิลตามช่วงเวลาที่ผู้ผลิตแนะนำ โดยทั่วไปทุกๆ 1.5 ถึง 2 เมตร เพื่อป้องกันการหย่อนคล้อยและความเครียดเชิงกล
5. การทดสอบ— หลังจากการติดตั้ง ให้ดำเนินการทดสอบความต้านทานของฉนวนและความต่อเนื่องเพื่อตรวจสอบความสมบูรณ์ของระบบสายเคเบิล บันทึกผลการทดสอบทั้งหมดเพื่อใช้อ้างอิงในอนาคต

การปฏิบัติตามแนวทางปฏิบัติเหล่านี้ทำให้มั่นใจได้ว่าคุณสมบัติทนไฟของสายเคเบิลจะคงอยู่ได้อย่างเต็มที่ตลอดอายุการใช้งาน ที่BBTRZ สายเคเบิลทนไฟแบบยืดหยุ่นได้รับการออกแบบมาเพื่อความทนทาน แต่เช่นเดียวกับผลิตภัณฑ์ที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ พวกเขาจะได้รับประโยชน์จากการจัดการอย่างระมัดระวังระหว่างการติดตั้ง

คำถามที่พบบ่อย

เบดา— ออกแบบมาเพื่อความปลอดภัย สร้างขึ้นเพื่อประสิทธิภาพ
