สายเคเบิล MV หุ้มฉนวน PVC หุ้มฉนวน XLPE

นับตั้งแต่ก่อตั้งในปี 1989 Beida Group ได้กลายเป็นผู้ผลิตมาตรฐานในด้านสายไฟในประเทศจีน จากการสั่งสมอุตสาหกรรมและเทคโนโลยีที่เป็นเลิศมานานหลายปี ในฐานะบริษัทที่มีความสามารถด้านการวิจัยและพัฒนาเชิงลึกและประสบการณ์ในอุตสาหกรรมที่กว้างขวาง สายเคเบิล MV แบบไม่หุ้มเกราะหุ้มฉนวน PVC XLPE ของเราถูกนำมาใช้กันอย่างแพร่หลายในระบบกริดไฟฟ้าในเมือง สถานประกอบการอุตสาหกรรมและเหมืองแร่ และอาคารสูงเพื่อความเสถียรสูงและประสิทธิภาพสูง ด้วยระบบการควบคุมคุณภาพที่เข้มงวดและความร่วมมือระยะยาวกับมหาวิทยาลัย Tsinghua, มหาวิทยาลัย Nankai และหน่วยงานที่เชื่อถือได้อื่นๆ ผลิตภัณฑ์ของเราได้รับการยอมรับอย่างสูงจากตลาด โดยมอบโซลูชันการส่งกำลังที่ปลอดภัยและเชื่อถือได้แก่ลูกค้า

ส่งคำถาม

รายละเอียดสินค้า

Tianjin Beida เป็นผู้ผลิตและผู้จัดจำหน่ายสายเคเบิล MV แบบไม่หุ้มเกราะ PVC หุ้มฉนวน XLPE ของจีน สายเคเบิลเหล่านี้ใช้กันอย่างแพร่หลายในระบบไฟฟ้า โดยทำหน้าที่เป็น "เส้นทางส่งพลังงาน" ของระบบส่งไฟฟ้าในเมือง สถานประกอบการอุตสาหกรรมและเหมืองแร่ และอาคารสูง และสามารถส่งไฟฟ้าแรงสูง 10.35 kV จากสถานีไฟฟ้าย่อยไปยังสถานีไฟฟ้าต่างๆ

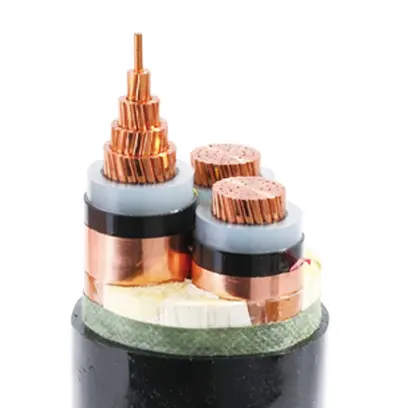

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

การเลือกใช้สายไฟแรงดันปานกลาง

1. เลือกตามระดับแรงดันไฟฟ้า ระดับสายเคเบิลที่ใช้กันทั่วไปคือ 3.6/6 kV, 6/10 kV, 8.7/15kV, 12/20 kV, 18/30 kV; 26/35 kV

2. เลือกตามกำลังของอุปกรณ์หรือกระแสที่ส่ง คำนวณกระแสที่อุปกรณ์จำเป็นต้องใช้ตามกำลังของอุปกรณ์ จากนั้นเลือกตามตารางความแอมป์ของสายเคเบิล นอกจากนี้ จำเป็นต้องคำนวณแรงดันไฟฟ้าตกของสายเคเบิลโดยใช้ความยาวของสายเคเบิล และแรงดันไฟฟ้าตกต้องไม่เกิน 5%

ประเภทสายเคเบิล	คุณสมบัติโครงสร้าง	สถานการณ์การใช้งาน	ฉากต้องห้าม
สายเคเบิล MV ที่หุ้มเกราะหุ้มฉนวน PVC หุ้มฉนวน XLPE	ไม่มีเกราะ น้ำหนักเบา และยืดหยุ่น	ในร่ม, อุโมงค์, ร่องสายเคเบิล, การวางท่อ	ไม่สามารถทนต่อแรงกลขนาดใหญ่ได้ ไม่ควรฝังโดยตรงในบริเวณหิน
สายเคเบิล STA MV หุ้มฉนวน PVC XLPE	เกราะเทปเหล็ก	พื้นที่ที่มีความต้านทานแรงอัดสูง ฝังไว้ใต้ดินโดยตรง และเสี่ยงต่อความเสียหายทางกล	ไม่เหมาะกับการวางแนวตั้งที่มีความหล่นสูง (ลื่นง่าย)
สายเคเบิล SWA MV หุ้มฉนวน PVC หุ้มฉนวน XLPE	เกราะลวดเหล็กเนื้อดี แรงดึงสูง	สถานการณ์การตกหล่นสูง (เช่น ปล่อง) ทุ่นระเบิด ใต้น้ำ	ราคาสูง โดยทั่วไปจะวางบนพื้นโดยไม่มีรุ่นนี้
LSZH MV คาลเบส	ปราศจากฮาโลเจน ควันต่ำ สารหน่วงไฟ	อาคารสูง รถไฟใต้ดิน โรงพยาบาล และสถานที่อื่นๆ ที่มีข้อกำหนดการป้องกันอัคคีภัยสูง	-

โครงสร้างผลิตภัณฑ์

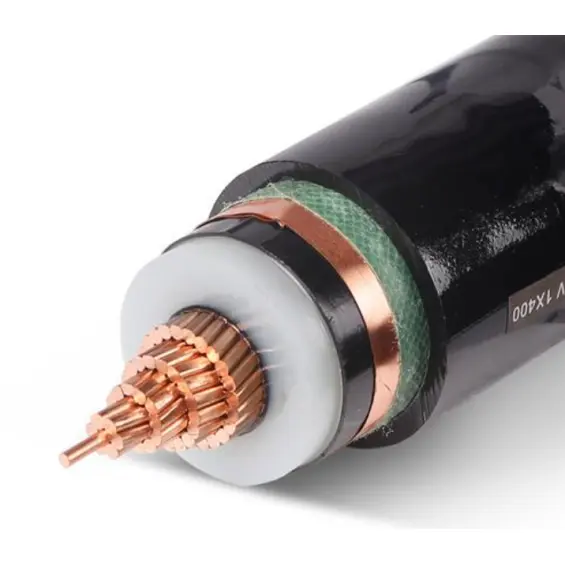

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

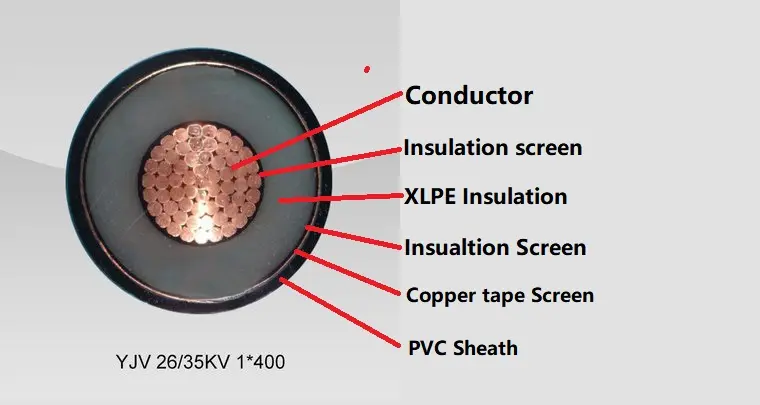

สายเคเบิล MV แบบไม่หุ้มเกราะหุ้มฉนวน PVC XLPE ประกอบด้วยตัวนำทองแดง T1R, ฉนวน XLPE, เทปพันสายไฟ PVC เกราะเทปเหล็กและปลอก PVC

ตัวนำ: ตัวนำทองแดงหรืออะลูมิเนียม ทรงกลมหรือรูปทรง Class 2 ถึง IEC 60228

และ GB/T 3956-2008

ฉนวนกันความร้อน: ฉนวน XLPE ความหนาของฉนวน คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502-2 และ GB/T 12706.2，GB/T 12706.3

โล่ตัวนำ: โล่ตัวนำจะต้องประกอบด้วยวัสดุที่ไม่ใช่โลหะกึ่งตัวนำแบบอัดขึ้นรูปและวัสดุกึ่งตัวนำแบบอัดแน่นจะต้องยึดติดอย่างใกล้ชิดกับฉนวน

โล่ฉนวน: โล่ฉนวนจะต้องประกอบด้วยชั้นเซมิคอนดักเตอร์ที่ไม่ใช่โลหะและชั้นโลหะ แกนลวดที่หุ้มฉนวนแต่ละเส้นจะต้องถูกอัดขึ้นรูปโดยตรงกับชั้นสารกึ่งตัวนำที่ไม่ใช่โลหะอย่างแน่นหนารวมกับแกนลวดที่หุ้มฉนวนหรือลอกออกได้ จากนั้น ชั้นเกราะโลหะจะต้องทับซ้อนกันด้านนอกชั้นเซมิคอนดักเตอร์ที่ไม่ใช่โลหะ และจะต้องเป็นไปตามข้อกำหนดของ IEC 60502-2, GB/T 12706.2 และ GB/T 12706.3

เปลือกนอก: ความหนาของเปลือกเปลือก PVC คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502.2 และ GB/T 12706

สายเคเบิลทนไฟ: ต้องใช้วัสดุเปลือกนอก PVC ทนไฟ เกรดสารหน่วงไฟสามารถแบ่งได้เป็นสามประเภท: Bunch A, B และ C

พารามิเตอร์ประสิทธิภาพ

แรงดันไฟฟ้า: 3.6/6 kV ถึง 18/30 kV; 26/35 กิโลโวลต์

แรงดันไฟฟ้าทดสอบ: แรงดันไฟฟ้าทดสอบความถี่ไฟฟ้าจะต้องเป็น 3.5U0 และการทดสอบจะต้องดำเนินการเป็นเวลา 5 นาทีโดยไม่มีการพัง

แรงดันไฟฟ้า U0/U	แรงดันไฟฟ้าสูงสุด อืม	ทดสอบแรงดันไฟฟ้า KV
3.6/6	7.2	12.5
6/10	12	21
8.7/58	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

อุณหภูมิใช้งานสูงสุดของตัวนำ: 90 ºC

อุณหภูมิลัดวงจร: +250 ºC

ความหนาของฉนวน:

แรงดันไฟฟ้า U0/U	ความหนาของฉนวน：
3.6/6	2.5
6/10	3.4
8.7/58	4.5
12/20	5.5
18/30	8.0
26/35	10.5

การทดสอบสายเคเบิลที่ครอบคลุม การประกันคุณภาพโดยไร้กังวล!

ในการทดสอบตามปกติ ความต้านทานกระแสตรงของตัวนำ แรงดันไฟฟ้ากระแสสลับ และการคายประจุบางส่วนเป็นไปตามมาตรฐานแห่งชาติและมาตรฐาน IEC อย่างเคร่งครัดเพื่อให้มั่นใจถึงประสิทธิภาพที่ยอดเยี่ยม ในการทดสอบการสุ่มตัวอย่าง โครงสร้างตัวนำ ขนาดปลอกฉนวน และการยืดตัวด้วยความร้อนเป็นไปตามมาตรฐาน และคุณภาพเชื่อถือได้ การทดสอบประเภทนี้มีความครอบคลุมมากขึ้น โดยครอบคลุมคุณสมบัติทางกลและทางกายภาพของปลอกฉนวน คุณสมบัติทางไฟฟ้า และการทดสอบสารหน่วงไฟแบบเดี่ยวและแบบรวม ทั้งหมดนี้สอดคล้องกับมาตรฐาน GB/T และ IEC เพื่อการคุ้มกันสายเคเบิลของคุณอย่างปลอดภัย!

เงื่อนไขการติดตั้งผลิตภัณฑ์:

สายเคเบิล MV แบบไม่หุ้มเกราะหุ้มฉนวน PVC XLPE อุณหภูมิแวดล้อมในการติดตั้งไม่ควรต่ำกว่า 0 องศา

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลเมื่อติดตั้ง

โครงการ	สายเคเบิลแกนเดี่ยว		สายเคเบิลมัลติคอร์
โครงการ	ไม่มีอาวุธ	หุ้มเกราะ	ไม่มีอาวุธ	หุ้มเกราะ
รัศมีการโค้งงอขั้นต่ำของสายเคเบิลเมื่อติดตั้ง	20D	15วัน	15วัน	12D
รัศมีการโค้งงอขั้นต่ำของสายเคเบิลใกล้กับกล่องเชื่อมต่อและจุดสิ้นสุด	15วัน	12D	12D	10วัน
หมายเหตุ: D คือเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

Buy now for safer, more efficient power transmission

การเลือกใช้สายไฟไม่มีปลอกหุ้มหุ้มฉนวน PVC หุ้มฉนวนโพลีเอทิลีนแบบ cross-linked ไม่เพียงแต่รับประกันคุณภาพสูงเท่านั้น แต่ยังรับประกันการทำงานที่มั่นคงในระยะยาวอีกด้วย ความทนทาน ค่าบำรุงรักษาต่ำ และประสิทธิภาพการส่งผ่านสูงของสายเคเบิลนี้สามารถช่วยประหยัดต้นทุนได้อย่างมากให้กับองค์กร และปรับปรุงประสิทธิภาพโดยรวมของระบบไฟฟ้าได้อย่างมาก การใช้สายเคเบิลในระยะยาวสามารถลดต้นทุนการบำรุงรักษาและการเปลี่ยนทดแทนที่เกิดจากไฟฟ้าขัดข้องได้อย่างมาก จึงให้ผลตอบแทนจากการลงทุนที่สูงขึ้นสำหรับองค์กร
