สายเคเบิล STA MV หุ้มฉนวน PVC XLPE

Tianjin Beida ในฐานะผู้ผลิตและจำหน่ายสายเคเบิล STA MV หุ้มฉนวน PVC หุ้มฉนวน XLPE ระดับมืออาชีพ มุ่งมั่นที่จะจัดหาผลิตภัณฑ์สายเคเบิลที่ปลอดภัยและเชื่อถือได้สำหรับสาขาการส่งและจำหน่ายพลังงาน สายไฟหุ้มเกราะเทปเหล็กแรงดันปานกลางของบริษัทมีการป้องกันเชิงกลและความต้านทานต่อสิ่งแวดล้อมที่ดีเยี่ยม เหมาะสำหรับการฝังโดยตรง และมีการใช้กันอย่างแพร่หลายในระบบโวลต์-แอมแปร์แรงดันปานกลาง เช่น โครงข่ายไฟฟ้าในเมือง สวนอุตสาหกรรม โครงสร้างพื้นฐาน และการก่อสร้างพลังงานใหม่

ส่งคำถาม

รายละเอียดสินค้า

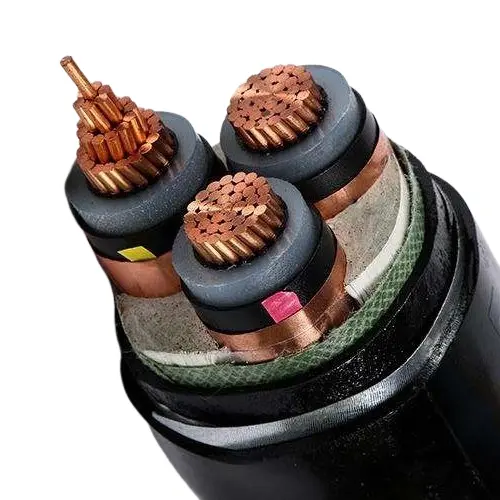

สายเคเบิล STA MV หุ้มฉนวน PVC XLPE นี้นำเสนอโดยซัพพลายเออร์มืออาชีพ Beida ใช้โพลีเอทิลีนแบบ cross-linked (XLPE) เป็นวัสดุฉนวนซึ่งมีคุณสมบัติทางไฟฟ้าที่ดีเยี่ยม ทนความร้อน และต้านทานการเสื่อมสภาพ เมื่อใช้ร่วมกับเปลือกนอกโพลีไวนิลคลอไรด์ (PVC) จะช่วยเพิ่มการป้องกันความชื้น การกัดกร่อนของสารเคมี และการเสียดสีทางกายภาพ ชั้นเกราะเทปเหล็กให้สายเคเบิลที่มีความต้านทานแรงอัดและแรงกระแทกสูง ทำให้สามารถปรับให้เข้ากับสภาพแวดล้อมการวางต่างๆ เช่น การฝังโดยตรง อุโมงค์ และท่อ เหมาะอย่างยิ่งสำหรับวิธีการติดตั้งที่ไม่ต้องการการป้องกันท่อเพิ่มเติมและสามารถฝังใต้ดินได้โดยตรง

ในแง่ของระดับแรงดันไฟฟ้า ผลิตภัณฑ์ครอบคลุมข้อกำหนดที่ใช้กันทั่วไปหลายรายการ เช่น 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV และ 26/35KV ซึ่งสามารถตอบสนองความต้องการของสถานการณ์การส่งและจ่ายพลังงานแรงดันปานกลางที่แตกต่างกัน การออกแบบโครงสร้างสายเคเบิลมีความเข้มงวด สอดคล้องกับมาตรฐานแห่งชาติที่เกี่ยวข้อง และมีเสถียรภาพในการดำเนินงานในระยะยาวและระยะขอบด้านความปลอดภัยที่ดี

การใช้งาน:

สายไฟหุ้มเกราะด้วยเทปเหล็กหุ้มฉนวนหุ้มด้วยโพลีเอทิลีนแบบเชื่อมขวาง หุ้มด้วย PVC ถูกนำมาใช้เป็นหลักในการจ่ายไฟฟ้าในเมือง โครงข่ายไฟฟ้าในชนบท พลังงานในเหมือง และระบบขนส่งทางรถไฟเนื่องจากมีการป้องกันด้วยเทปเหล็ก ใช้ในการเชื่อมต่ออุปกรณ์ต่างๆ เช่น สถานีไฟฟ้าย่อย ตู้กระจายสินค้า หม้อแปลงไฟฟ้า และเครื่องกำเนิดไฟฟ้า สายเคเบิลประเภทนี้เหมาะสำหรับการส่งกำลังในเครือข่ายจำหน่ายไฟฟ้าหรือการติดตั้งทางอุตสาหกรรม สามารถฝังใต้ดินโดยตรงหรือติดตั้งในร่องลึกสายเคเบิลหรือถาดสายเคเบิล สายเคเบิลสามารถทนต่อแรงกดได้แต่ไม่รับแรงดึง

โครงสร้างผลิตภัณฑ์

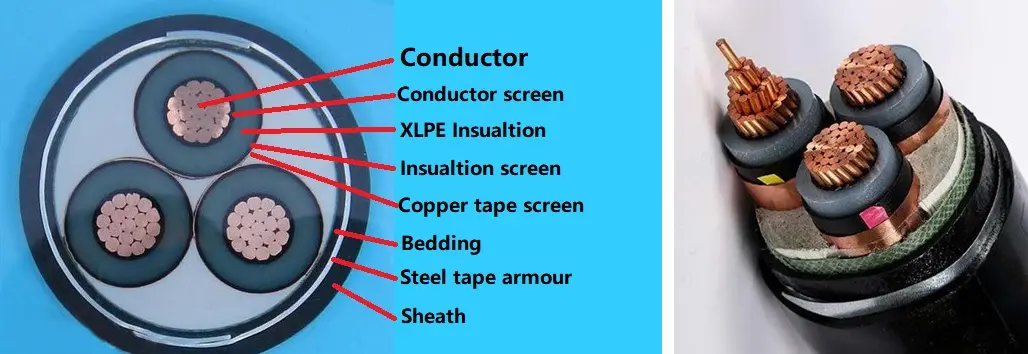

Xlpe Insulated Pvc Sheathed Sta Mv Cable

สายเคเบิล STA MV หุ้มฉนวน PVC XLPE ประกอบด้วยตัวนำทองแดง T1R ฉนวน XLPE เทปพัน PVC เกราะเทปเหล็กและปลอก PVC

ตัวนำ: ตัวนำทองแดงหรืออะลูมิเนียม ทรงกลมหรือรูปทรง Class 2 ถึง IEC 60228

และ GB/T 3956-2008

ฉนวนกันความร้อน: ฉนวนโพลีเอทิลีนแบบเชื่อมขวาง ความหนาของฉนวน คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502-2 และ GB/T 12706.2, GB/T 12706.3

การป้องกันตัวนำ: การป้องกันตัวนำควรทำจากวัสดุที่ไม่ใช่โลหะกึ่งนำไฟฟ้าแบบอัดขึ้นรูป และวัสดุกึ่งตัวนำแบบอัดขึ้นรูปควรยึดติดกับฉนวนอย่างแน่นหนา

การป้องกันฉนวน: ฉนวนป้องกันควรประกอบด้วยการรวมกันของชั้นกึ่งนำไฟฟ้าที่ไม่ใช่โลหะและชั้นโลหะ ชั้นกึ่งนำไฟฟ้าที่ไม่ใช่โลหะซึ่งยึดติดกับแกนฉนวนอย่างแน่นหนาหรือสามารถลอกออกได้ ควรอัดขึ้นรูปโดยตรงบนแกนฉนวนแต่ละแกน จากนั้น ควรพันชั้นป้องกันโลหะไว้รอบชั้นกึ่งนำไฟฟ้าที่ไม่ใช่โลหะ ควรปฏิบัติตามข้อกำหนดของ IEC 60502-2, GB/T 12706.2 และ GB/T 12706.3

วัสดุหุ้มด้านใน: วัสดุหุ้มด้านในจะต้องถูกอัดขึ้นรูป วัสดุต้องเหมาะสมกับอุณหภูมิการทำงานของสายไฟและเข้ากันได้กับวัสดุฉนวน

เกราะเทปเหล็ก: ในสายเคเบิลมัลติคอร์ จะต้องติดเกราะกับเทปเหล็กสองชั้นที่หุ้มด้านใน สายเคเบิลแบบแกนเดี่ยวสำหรับใช้กับไฟฟ้ากระแสสลับ ระบบต้องประกอบด้วยเทปเหล็กที่ไม่ใช่แม่เหล็ก

เปลือกนอก: เปลือกพีวีซี ความหนาของเปลือก คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502.2 และ GB/T 12706

สายเคเบิลทนไฟ: ต้องใช้วัสดุเปลือกนอก PVC ทนไฟ เกรดสารหน่วงไฟสามารถแบ่งได้เป็นสามประเภท: Bunch A, B และ C

พารามิเตอร์ประสิทธิภาพ

แรงดันไฟฟ้า: 3.6/6 kV ถึง 18/30 kV; 26/35 กิโลโวลต์

แรงดันทดสอบ: แรงดันทดสอบความถี่พลังงานควรเป็น 3.5U0 และการทดสอบควรใช้เวลา 5 นาทีโดยไม่มีการพัง

แรงดันไฟฟ้า U0/U	แรงดันไฟฟ้าสูงสุด อืม	ทดสอบแรงดันไฟฟ้า KV
3.6/6	7.2	12.5
6/10	12	21
8.7/58	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

อุณหภูมิใช้งานสูงสุดของตัวนำ: 90 ºC

อุณหภูมิลัดวงจร: +250 ºC

ความหนาของฉนวน：

แรงดันไฟฟ้า U0/U	ความหนาของฉนวน
3.6/6	2.5
6/10	3.4
8.7/58	4.5
12/20	5.5
18/30	8.0
26/35	10.5

การทดสอบสายเคเบิล

การทดสอบสายเคเบิลเป็นประจำประกอบด้วย: 1) การทดสอบความต้านทานกระแสตรงของตัวนำ ซึ่งต้องการความต้านทานกระแสตรงที่ 20°C เพื่อให้เป็นไปตามข้อกำหนดของ GB/T 3956-2008 และ IEC 60228; 2) การทดสอบแรงดันไฟฟ้ากระแสสลับต่อเนื่องที่แรงดันไฟฟ้า 3.5U0 เป็นเวลา 5 นาทีไม่ควรมีการพัง 3) การทดสอบการคายประจุบางส่วน ดำเนินการตาม GB/T 3048.12 ไม่ควรสร้างการคายประจุที่ตรวจพบได้เกิน 10pC ที่แรงดันไฟฟ้า 1.73U0 และความไวในการทดสอบควรสูงถึง 10pC หรือสูงกว่า

การทดสอบการสุ่มตัวอย่างส่วนใหญ่ประกอบด้วย: 1) การตรวจสอบโครงสร้างตัวนำ ซึ่งต้องเป็นไปตามข้อกำหนดของ GB/T 3956-2008 และ IEC 60228; 2) ขนาดโครงสร้างของฉนวน ซับใน เกราะเทปเหล็ก และปลอกต้องเป็นไปตามข้อกำหนดของ IEC 60502.2, GB/T 12706.2-2020 และ GB/T 12706.3-2020 3) การทดสอบการยืดตัวด้วยความร้อน ซึ่งจะต้องดำเนินการตาม GB/T 2951.21-2008 และบทที่ 9 ของ IEC 60811-2-1 และผลลัพธ์จะต้องเป็นไปตามมาตรฐานที่เกี่ยวข้อง

การทดสอบประเภทครอบคลุมดังต่อไปนี้: คุณสมบัติทางกลและทางกายภาพ และคุณสมบัติทางไฟฟ้าของฉนวนและเปลือกต้องเป็นไปตามข้อกำหนดของ IEC 60502.2, GB/T 12706.2-2020 และ GB/T 12706.3-2020; การทดสอบการเผาไหม้ของสายเคเบิลเดี่ยวควรเป็นไปตามข้อกำหนดของ GB/T 19666-2019 และ IEC 60332 การทดสอบสารหน่วงไฟที่ให้มาควรเป็นไปตามข้อกำหนดของ GB/T 19666-2019 และ IEC 60332

เงื่อนไขการติดตั้งผลิตภัณฑ์:

อุณหภูมิแวดล้อมระหว่างการติดตั้งสายเคเบิล

สำหรับสายไฟที่มีฉนวนเอทิลีนแบบครอสลิงค์และปลอกพีวีซี อุณหภูมิโดยรอบไม่ควรต่ำกว่า 0°C ระหว่างการติดตั้ง

รัศมีการโค้งงอขั้นต่ำระหว่างการติดตั้งสายเคเบิล

โครงการ	สายเคเบิลแกนเดียว		สายเคเบิลมัลติคอร์
โครงการ	ไม่มีอาวุธ	หุ้มเกราะ	ไม่มีอาวุธ	หุ้มเกราะ
รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง	20D	15วัน	15วัน	12D
รัศมีการโค้งงอขั้นต่ำของสายเคเบิลใกล้กับกล่องรวมสัญญาณและขั้วต่อ	15วัน	12D	12D	10วัน
หมายเหตุ: D คือเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล
