สายเคเบิล SWA MV หุ้มฉนวน PVC หุ้มฉนวน XLPE

คุณสามารถเลือก Beida Group เป็นผู้ผลิตและผู้จำหน่ายสายเคเบิล SWA MV หุ้มฉนวน PVC XLPE ของคุณ เนื่องจากการป้องกันเกราะลวดเหล็ก สายเคเบิลจึงมีข้อดีหลักคือมีความต้านทานแรงดึงสูงและทนทานต่อแรงทางกลภายนอกได้ดี เหมาะสำหรับสถานการณ์ที่ต้องการความต้านทานแรงดึง เช่น ความสูงของการตกที่สูงและการติดตั้งในแนวตั้ง สายเคเบิลเหล่านี้ใช้สำหรับการส่งกำลังในเครือข่ายการส่งและการกระจายหรือการติดตั้งทางอุตสาหกรรม

ส่งคำถาม

รายละเอียดสินค้า

Beida Group มีประสบการณ์มากกว่า 30 ปีในการนำเสนอสายเคเบิล SWA MV หุ้มพีวีซีหุ้มฉนวน XLPE เราสามารถเป็นผู้ผลิตและซัพพลายเออร์ของคุณโดยนำเสนอบริการที่กำหนดเอง

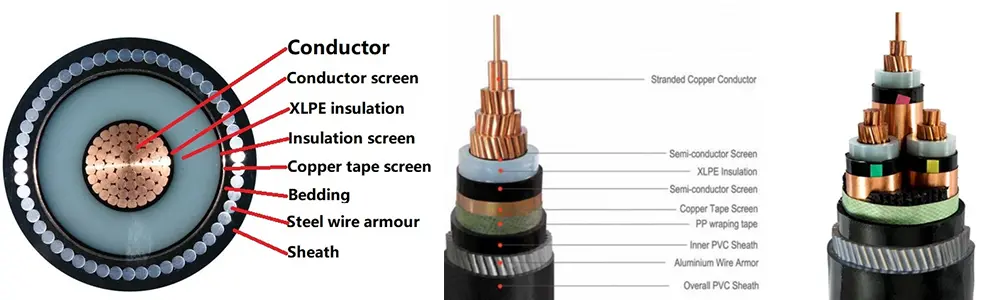

โครงสร้างผลิตภัณฑ์

Xlpe Insulated Pvc Sheathed Swa Mv Cable

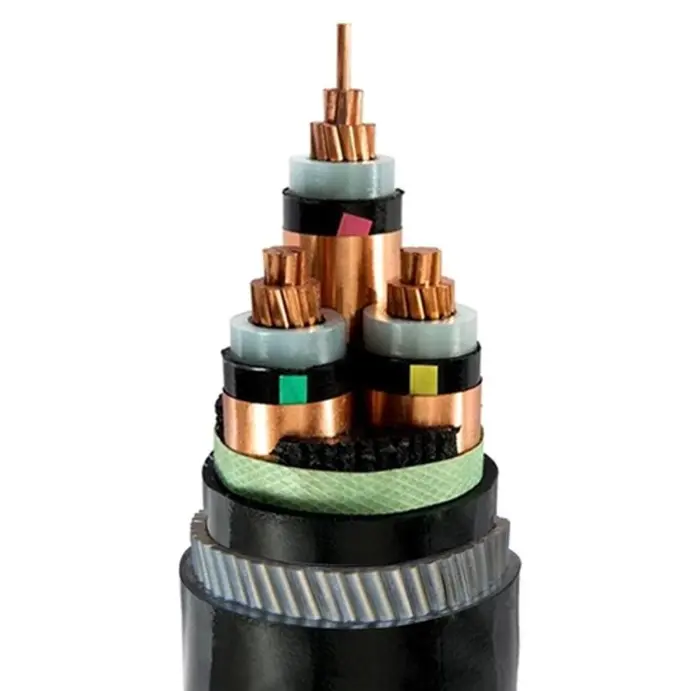

สายเคเบิล SWA MV หุ้มฉนวน PVC ของ XLPE ประกอบด้วยตัวนำทองแดง T1R, ฉนวน XLPE, เทปพันสายไฟ PVC เกราะสายเหล็กและปลอก PVC

ตัวนำ: ตัวนำทองแดงหรืออะลูมิเนียม ทรงกลมหรือรูปทรง Class 2 ถึง IEC 60228

และ GB/T 3956-2008

ฉนวนกันความร้อน: ฉนวนโพลีเอทิลีนแบบเชื่อมขวาง ความหนาของฉนวน คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502-2 และ GB/T 12706.2, GB/T 12706.3

การป้องกันตัวนำ: การป้องกันตัวนำควรประกอบด้วยวัสดุที่ไม่ใช่โลหะที่เป็นเซมิคอนดักเตอร์อัดขึ้นรูป ซึ่งควรยึดติดแน่นกับฉนวน

การป้องกันฉนวน: การป้องกันฉนวนควรประกอบด้วยการรวมกันของชั้นสารกึ่งตัวนำที่ไม่ใช่โลหะและชั้นโลหะ แกนลวดที่หุ้มฉนวนแต่ละเส้นควรถูกอัดขึ้นรูปโดยตรงด้วยชั้นสารกึ่งตัวนำที่ไม่ใช่โลหะซึ่งยึดติดแน่นกับแกนลวดที่หุ้มฉนวนหรือสามารถลอกออกได้ จากนั้น ชั้นป้องกันโลหะควรทับซ้อนกันและพันรอบชั้นเซมิคอนดักเตอร์ที่ไม่ใช่โลหะ และควรเป็นไปตามข้อกำหนดของ IEC 60502-2, GB/T 12706.2 และ GB/T 12706.3 วัสดุหุ้มด้านใน: วัสดุหุ้มด้านในจะต้องถูกอัดขึ้นรูป วัสดุต้องเหมาะสมกับอุณหภูมิการทำงานของสายไฟและเข้ากันได้กับวัสดุฉนวน

เกราะลวดเหล็ก: ในสายเคเบิลมัลติคอร์ จะต้องหุ้มเกราะกับลวดเหล็กที่เป็นไปตามข้อกำหนดด้านใน สายเคเบิลแบบแกนเดี่ยวสำหรับใช้กับไฟฟ้ากระแสสลับ ระบบจะต้องประกอบด้วยลวดเหล็กที่ไม่ใช่แม่เหล็ก

เปลือกนอก: เปลือกพีวีซี ความหนาของเปลือก คุณสมบัติของวัสดุจะต้องเป็นไปตาม IEC 60502.2 และ GB/T 12706

สายเคเบิลทนไฟ: ต้องใช้วัสดุเปลือกนอก PVC ทนไฟ เกรดสารหน่วงไฟสามารถแบ่งได้เป็นสามประเภท: Bunch A, B และ C

พารามิเตอร์ประสิทธิภาพ

แรงดันไฟฟ้า: 3.6/6 kV ถึง 18/30 kV; 26/35 kV

แรงดันทดสอบ: แรงดันทดสอบความถี่พลังงานควรเป็น 3.5U0 และการทดสอบควรใช้เวลา 5 นาทีโดยไม่มีการพังใด ๆ

แรงดันไฟฟ้า U0/U	แรงดันไฟฟ้าสูงสุด อืม	ทดสอบแรงดันไฟฟ้า KV
3.6/6	7.2	12.5
6/10	12	21
8.7/58	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

อุณหภูมิใช้งานสูงสุดของตัวนำ: 90 ºC

อุณหภูมิลัดวงจร: +250 ºC

ความหนาของฉนวน：

แรงดันไฟฟ้า U0/U	ความหนาของฉนวน：
3.6/6	2.5
6/10	3.4
8.7/58	4.5
12/20	5.5
18/30	8.0
26/35	10.5

การเปรียบเทียบระหว่างสายไฟหุ้มเกราะลวดเหล็ก (YJV32, CU/XLPE/PVC/SWA/PVC) และสายไฟแรงดันปานกลางแบบเทปเหล็ก (YJV22, CU/XLPE/PVC/STA/PVC)

โครงการ	เกราะลวดเหล็กชั้นดี	เกราะเทปเหล็กสองชั้น (ห่อช่องว่าง)	ความแตกต่างหลัก
คุณสมบัติทางกลหลัก	ทนแรงดึงได้ดีเยี่ยม กำลังรับแรงอัดปานกลาง และมีความยืดหยุ่นดี	กำลังรับแรงอัดสูง แรงดึงต่ำ และประสิทธิภาพการดัดงอโดยเฉลี่ย	สายไฟหุ้มเกราะลวดเหล็กมีความต้านทานแรงดึงสูง สายไฟหุ้มเกราะเทปเหล็กมีกำลังอัดที่ดีเยี่ยม
วิธีการวาง	แนวตั้ง หยดน้ำสูง ใต้น้ำ เหนือศีรษะ ช่วงกว้าง	การฝังโดยตรง ท่อร้อยสาย อุโมงค์ (สภาพแวดล้อมแรงดึงต่ำ)
เน้นการป้องกัน	ทนต่อความเสียหายและแรงกระแทกจากแรงดึง และทนต่อความชื้นและการกัดกร่อนได้ดี	ทนทานต่อแรงกดทับ การเจาะด้วยของมีคม และการกัดของสัตว์ฟันแทะ	YJV32 เหมาะสำหรับโหลดแบบไดนามิก ในขณะที่ YJV22 เหมาะสำหรับโหลดแบบคงที่
กระบวนการและต้นทุน	กระบวนการหุ้มเกราะลวดเหล็กละเอียดมีความซับซ้อน ต้นทุนวัสดุสูง และราคาโดยรวมยังสูงกว่าอีกด้วย	เทคโนโลยีเกราะเทปเหล็กมีความสมบูรณ์และมีต้นทุนค่อนข้างต่ำ	เมื่องบประมาณมีจำกัดและไม่มีความต้องการแรงดึง YJV22 จึงเป็นที่ต้องการ
รัศมีโค้ง	ค่อนข้างเล็ก (เนื่องจากเส้นลวดเหล็กมีความยืดหยุ่นดี)	ค่อนข้างใหญ่กว่า (การพันด้วยเทปเหล็กมีแนวโน้มที่จะบิดเบี้ยว)	YJV32 สามารถปรับเปลี่ยนการวางในพื้นที่จำกัดได้ดีกว่า

คำแนะนำในการเลือก:

1. หากสถานการณ์ส่วนใหญ่เกี่ยวข้องกับการทนต่อแรงกดดัน (เช่น การฝังโดยตรง อุโมงค์สาธารณูปโภคใต้ดิน) และไม่มีแรงดึงที่มีนัยสำคัญหรือความสูงตกที่สูง แนะนำให้ใช้เกราะเทปเหล็ก (YJV22, CU/XLPE/PVC/STA/PVC) เพื่อความคุ้มค่าที่สูงกว่า

2. หากเกี่ยวข้องกับการวางในแนวตั้ง ช่วงกว้าง ใต้น้ำ หรือระดับความสูงที่สูง และจำเป็นต้องทนต่อแรงดึงตามแนวแกน ควรเลือกใช้เกราะลวดเหล็ก (YJV32, CU/XLPE/PVC/SWA/PVC) เพื่อให้มั่นใจในความปลอดภัยในการปฏิบัติงานในระยะยาว

3. ทั้งสองต้องตรงกับระดับแรงดันไฟฟ้าของระบบแรงดันไฟฟ้าปานกลาง หน้าตัดของตัวนำ และข้อกำหนดในการป้องกันของสภาพแวดล้อมการวาง (ข้อกำหนดพิเศษ เช่น ความต้านทานการกัดกร่อน และสารหน่วงไฟสามารถปรับแต่งเพิ่มเติมได้)
