ความแตกต่างระหว่างสายไฟแรงดันปานกลางและแรงดันต่ำ

ความแตกต่างหลักระหว่างแรงดันไฟฟ้าปานกลางและสายไฟแรงดันต่ำหมุนไปตามระดับแรงดันไฟฟ้าที่กำหนด ซึ่งนำไปสู่ความแตกต่างที่ครอบคลุมในการออกแบบโครงสร้าง มาตรฐานวัสดุ ข้อกำหนดในการติดตั้ง และสถานการณ์การใช้งาน  ได้รับการปรับให้เข้ากับระดับการกระจายที่แตกต่างกันของระบบไฟฟ้า สายเคเบิลแรงดันต่ำส่วนใหญ่จะใช้สำหรับการกระจายเทอร์มินัล (ในครัวเรือน/โรงงาน/อุปกรณ์) ในขณะที่สายเคเบิลแรงดันปานกลางส่วนใหญ่จะใช้สำหรับสายส่งแรงดันปานกลางในเมือง/โรงงาน

การวิเคราะห์รายละเอียดที่สำคัญ (เหตุผลพื้นฐานสำหรับความแตกต่างหลัก)

1. ระดับแรงดันไฟฟ้าและการออกแบบฉนวน: "ข้อมูลจำเพาะพิเศษ" ของแรงดันไฟฟ้าปานกลาง

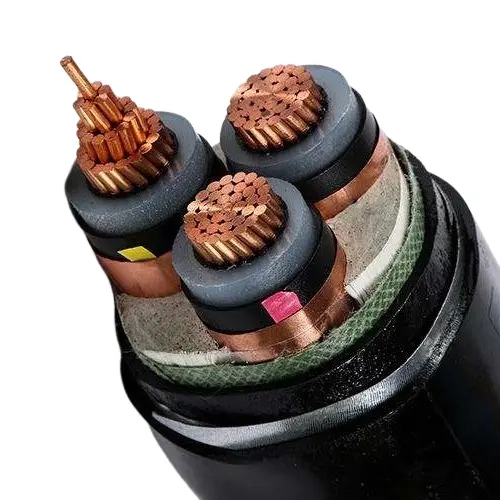

สายเคเบิลแรงดันต่ำได้รับพิกัด 0.6/1kV ซึ่งแสดงถึงแรงดันไฟฟ้าที่กำหนดจากตัวนำลงดิน/เฟสต่อเฟสที่ 0.6kV และแรงดันไฟฟ้าพิกัดต่อสายที่ 1kV (380V/220V ที่ใช้กันทั่วไปจะอยู่ภายในช่วงนี้) ฉนวนต้องเป็นไปตามข้อกำหนดพื้นฐานด้านความต้านทานแรงดันไฟฟ้าเท่านั้นและค่อนข้างบาง โดยทั่วไปสายเคเบิลแรงดันไฟฟ้าปานกลางจะมีพิกัดอยู่ที่ 8.7/10kV ซึ่งแสดงถึงแรงดันไฟฟ้าเฟสที่ 8.7kV และแรงดันไฟฟ้าสายที่ 10kV เนื่องจากไฟฟ้าแรงสูง การปล่อยโคโรนา (ไอออนไนซ์ของอากาศภายใต้ไฟฟ้าแรงสูง) อาจเกิดขึ้นได้ง่ายบนพื้นผิวตัวนำ ซึ่งสามารถทำลายฉนวนได้ ดังนั้นจึงจำเป็นต้องมีการป้องกันสองชั้น:

การป้องกันหลัก (การป้องกันตัวนำ): พันรอบด้านนอกของตัวนำเพื่อขจัดความผิดเพี้ยนของสนามไฟฟ้าบนพื้นผิวตัวนำและป้องกันการปล่อยโคโรนา

การป้องกันฉนวน: พันรอบด้านนอกของฉนวนหลักเพื่อทำให้สนามไฟฟ้าเท่ากันและป้องกันการคายประจุบางส่วน

เสริมด้วยปลอกโลหะ (ปลอกอลูมิเนียม/ปลอกทองแดง) เพื่อป้องกันสนามไฟฟ้าเพิ่มเติมและป้องกันฉนวนจากความชื้น นี่คือความแตกต่างทางโครงสร้างพื้นฐานที่สุดระหว่างสายเคเบิลแรงดันปานกลางและแรงดันต่ำ (สายเคเบิลแรงดันต่ำไม่มีการออกแบบนี้)

2. จำนวนคอร์และลอจิกการกระจาย: การแบ่งลำดับชั้นของระบบไฟฟ้า

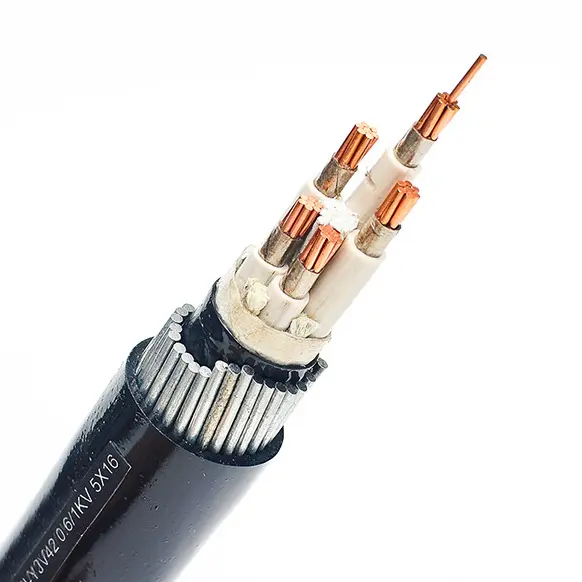

สายเคเบิลแรงดันต่ำส่วนใหญ่จะมี 4 หรือ 5 คอร์ เนื่องจากการจ่ายแรงดันไฟฟ้าต่ำใช้ระบบสามเฟสสี่สาย/ห้าสาย ซึ่งต้องใช้สายนิวทรัล (N) สำหรับไฟเฟสเดียว 220V (เครื่องใช้ในครัวเรือน/ไฟส่องสว่าง) และสายกราวด์ (PE) เพื่อป้องกันการรั่วไหล โดยปรับให้เข้ากับความหลากหลายของการใช้พลังงานที่เทอร์มินัล สายเคเบิลแรงดันไฟฟ้าปานกลางส่วนใหญ่เป็นแบบ 3 คอร์ เนื่องจากระบบไฟฟ้าแรงดันปานกลาง (6kV/10kV/35kV) เป็นระบบสามเฟสสามสายที่ไม่มีสายไฟที่เป็นกลาง ใช้สำหรับการส่งสัญญาณหลักของพลังงานสามเฟสเท่านั้น หลังจากถึงสถานีย่อยแล้ว แรงดันไฟฟ้าจะลดลงเหลือ 0.4kV (380V/220V) ผ่านหม้อแปลงไฟฟ้า จากนั้นจึงใช้สายเคเบิลแรงดันต่ำในการจำหน่ายเทอร์มินัล สายเคเบิลแรงดันปานกลางไม่ได้เชื่อมต่อโดยตรงกับอุปกรณ์ไฟฟ้า

3. วัสดุและข้อมูลจำเพาะ: "มาตรฐานความต้องการสูง" สำหรับแรงดันไฟฟ้าปานกลาง

วัสดุฉนวน: สายเคเบิลแรงดันต่ำสามารถใช้ PVC (ต้นทุนต่ำ) หรือ XLPE; อย่างไรก็ตาม สายเคเบิลแรงดันปานกลางสามารถใช้ได้เฉพาะ XLPE เท่านั้น เนื่องจากความต้านทานอุณหภูมิของ XLPE (90°C) ความแข็งแรงในการสลายตัวของอิเล็กทริก และความต้านทานการเสื่อมสภาพนั้นเหนือกว่า PVC มาก ซึ่งเป็นไปตามข้อกำหนดของฉนวนภายใต้ไฟฟ้าแรงสูง พีวีซีจะแก่และพังเร็วภายใต้แรงดันไฟฟ้าปานกลาง

หน้าตัดของตัวนำ: ในฐานะที่เป็นสายส่งหลัก สายเคเบิลแรงดันปานกลางจำเป็นต้องส่งกระแสขนาดใหญ่ไปยังพื้นที่ทั้งหมด/โรงงาน ดังนั้น หน้าตัดโดยทั่วไปจึงสูงกว่า 25 มม.² และสามารถเข้าถึงได้ถึง 800 มม.² และส่วนใหญ่เป็นแกนทองแดง (เส้นหลักกลางแจ้งสองสามเส้นใช้แกนอะลูมิเนียม YJLV) สายเคเบิลแรงดันต่ำใช้สำหรับแยกขั้วและหน้าตัดส่วนใหญ่มีขนาดเล็ก 4. การติดตั้งและการทดสอบ: การจัดการความปลอดภัยของสายเคเบิลแรงดันปานกลาง

สายเคเบิลแรงดันต่ำมีตัวเลือกการติดตั้งที่ยืดหยุ่น รวมถึงการติดตั้งท่อร้อยสาย การติดตั้งบนพื้นผิวบนผนัง และการฝังโดยตรงโดยไม่มีการป้องกันเป็นพิเศษ อย่างไรก็ตาม เนื่องจากไฟฟ้าแรงสูง การรั่วไหล/พังของสายเคเบิลแรงดันปานกลางอาจทำให้เกิดอุบัติเหตุด้านความปลอดภัยร้ายแรงได้ (เช่น ไฟฟ้าช็อต ไฟไหม้ และโครงข่ายไฟฟ้าขัดข้อง) ดังนั้นข้อกำหนดในการติดตั้งจึงเข้มงวด:

การฝังโดยตรงต้องวางทรายและปิดด้วยอิฐคอนกรีตในร่องสายเคเบิลเพื่อป้องกันความเสียหายทางกล

ต้องรักษาระยะห่างที่ปลอดภัยจากท่ออื่นๆ (ท่อน้ำ ท่อก๊าซ) และถนน (เช่น ระยะห่างจากท่อก๊าซ ≥1 เมตร)

ห้ามติดตั้งบนพื้นผิวบนผนังภายนอก/ภายในอาคารโดยเด็ดขาด อนุญาตให้ติดตั้งเฉพาะในร่องสายเคเบิล ถาดสายเคเบิล หรือท่อร้อยสายโดยเฉพาะ

การทดสอบการคายประจุบางส่วน (การทดสอบหลักสำหรับสายไฟแรงดันปานกลาง) จะต้องดำเนินการก่อนออกจากโรงงานและหลังการติดตั้ง ระดับการคายประจุบางส่วนจะต้องอยู่ที่ ≤10pC เพื่อป้องกันข้อบกพร่องเล็กๆ น้อยๆ ในฉนวนไม่ให้ทำให้เกิดการพังทลายในภายหลัง การทดสอบนี้ไม่จำเป็นสำหรับสายเคเบิลแรงดันต่ำ
